Handbuch: BlueWave MX-Serie Mehrkanal-Controller

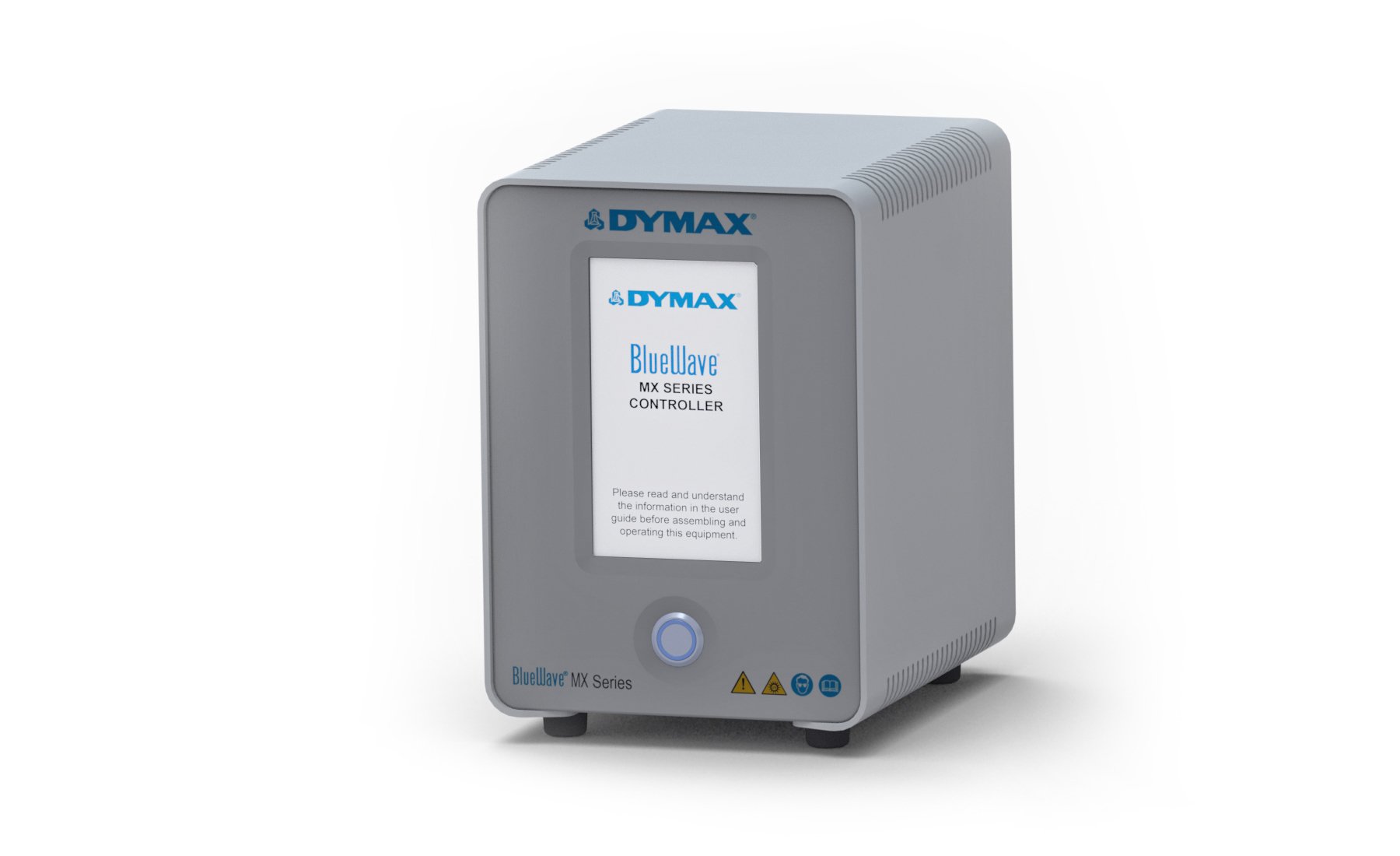

Mehrkanal-Controller der BlueWave MX-Serie
Unabhängige Steuerung von bis zu vier Emittern der BlueWave MX-Serie mit einem Controller
CE-Kennzeichnung – Weltweit verfügbar
Dymax BlueWave ® Mehrkanal-Controller der MX-Serie sind in 2- und 4-Kanal-Versionen erhältlich, sodass Hersteller mit nur einem Controller bis zu vier Emitter-Arbeitsstationen betreiben können. Jeder Emitter kann unabhängig von den anderen oder in beliebiger Kombination gesteuert werden, um Flut- und Lichtbalkenmuster zu erzeugen. Die Aktivierung kann per Fußpedal oder über eine erweiterte SPS und Schnittstelle erfolgen. Die Controller sind mit allen Emittern der Dymax MX-Serie kompatibel, einschließlich der BlueWave ® MX-150 Punktstrahler, BlueWave ® MX-250 Flutlicht und BlueWave ® Lichtleiste MX-275. Verbindungskabel sind in den Längen 2, 5, 10 und 20 Meter erhältlich, sodass die Emitter weiter vom Controller entfernt platziert werden können.
Die Controller sind so konzipiert, dass sie Herstellern mehr Flexibilität bei der Aushärtung bieten. Benutzer können mit einem einzelnen Emitter beginnen und weitere hinzufügen, wenn ihre Anwendungen wachsen. Emittermodelle können in verschiedenen Kombinationen mit demselben Controller verwendet werden. Für diejenigen, die ein Spot-Cure-System benötigen, bietet BlueWave ® MX-150-Emitter können mit ein- oder mehrpoligen Lichtleitern ausgestattet werden, um bis zu 16 einzelne Aushärtungspunkte von einem einzigen Controller aus bereitzustellen.
Kompatibel mit BlueWave ® MX-150 und BlueWave ® MX-250-Emitter mit Firmware-Version 1.08 oder höher. Dymax kann die Emitter-Firmware problemlos auf die neuesten Versionen aktualisieren, indem Sie Ihren Emitter an eine unserer Serviceeinrichtungen zurücksenden.
Merkmale
Merkmale
- Ein Controller steuert bis zu vier Emitter unabhängig voneinander per Fußschalter oder als integrierte Lichtleiste (50 mm x 200 mm)
- Weniger Controller, weniger Platzbedarf und geringere Kosten
- Kompatibel mit BlueWave MX-150- und MX-250-Emittern (365-, 285- und 405-nm-Versionen)
- Benutzer können problemlos zwischen LED-Punkt- und Flächenaushärtung wechseln
- Einfache Ein-/Ausschaltung über den Produktionsmodus
- Anwendungsspezifische Aushärtungsprofile/-programme können einfach eingegeben, gespeichert und bei Bedarf wieder aufgerufen werden
- Einheiten können mit einem Passwort geschützt werden, so dass Arbeiter nur auf den Produktionsmodus zugreifen können.
- Verbesserte Benutzeroberfläche: Touchscreen mit vollständiger Tastatur und Stift zur einfachen Menünavigation (wird am Gerät befestigt)
- Durch das sofortige Ein-/Ausschalten ist keine Aufwärmphase erforderlich, was die Energieeffizienz verbessert
- LED-Temperaturmanagement und Systemüberwachung maximieren den Betrieb ohne Überhitzung, überwachen kritische Systemfunktionen und gewährleisten eine maximale LED-Lebensdauer
- Die Remote-E/A-Schnittstelle ermöglicht eine einfache Einbindung in automatisierte Systeme und eine verbesserte Flexibilität der SPS-Schnittstelle
Ressourcen
Ressourcen
Manual
Handbuch: Mehrkanal-Controller der BlueWave MX-Serie
Selector Guide
Leitfaden: Lichthärtungsgeräte
Product Bulletin
Equipment Drawings
CAD (STEP): MX 4-Kanal-Controller
CAD (STEP): Controller der MX-Serie
Systemspezifikationen
Suchen Sie nach weiteren technischen Daten? Schauen Sie in unserer Ressourcenbibliothek vorbei oder sprechen Sie mit unseren technischen Experten.
Kontaktieren Sie uns| Eigentum | Technische Daten |
|---|---|
| Stromversorgungseingang | 100–240 V≈ 2,5 A, 50–60 Hz |
| LED-Timer | 0,1 bis 999 Sekunden, max. (Timergenauigkeit 0,1 %) |
| LED-Aktivierung | Fußpedal, LCD-Touchscreen oder SPS |
| Kühlung | Luftgekühlt |
| Abmessungen des Controllers (B x T x H) | 5,14 Zoll x 7,19 Zoll x 7,35 Zoll [13,1 cm x 18,3 cm x 18,7 cm] |
| Gewicht | 1,18 kg [2,6 lbs.] |
| Betriebsumgebung | 10 bis 40 °C (50 °F bis 104 °F), 0 – 30 % relative Luftfeuchtigkeit, nicht kondensierend |
| Gerätegarantie | 1 Jahr ab Kaufdatum |
Suchen Sie nach weiteren technischen Daten? Schauen Sie in unserer Ressourcenbibliothek vorbei oder sprechen Sie mit unseren technischen Experten.
Kontaktieren Sie unsTeilenummern
Erstellen Sie eine Komplettlösung oder finden Sie Ersatzteile für Ihr Projekt
Begrenzte Mengen. Bitte senden Sie eine RFQ für Preis und Verfügbarkeit.
Controller
43181
Blaue Welle ® 4-Kanal-Controller der MX-Serie ohne Netzkabel.
Hinweis: Für europäische Kunden wird das passende Netzkabel mitgeliefert.
43182
Blaue Welle ® 4-Kanal-Controller der MX-Serie mit nordamerikanischem Netzkabel
43183
Blaue Welle ® 4-Kanal-Controller der MX-Serie mit asiatischem Netzkabel (Typ G)
43184
Blaue Welle ® 2-Kanal-Controller der MX-Serie ohne Netzkabel.
Hinweis: Für europäische Kunden wird das passende Netzkabel mitgeliefert.
43185
Blaue Welle ® 2-Kanal-Controller der MX-Serie – Nordamerikanisches Netzkabel (115-V-Stecker)
43186
Blaue Welle ® 2-Kanal-Controller der MX-Serie mit asiatischem Netzkabel (Typ G)
C-43185 (M20204)
Spielraum - Blaue Welle ® 2-Kanal-Controller der MX-Serie – Nordamerikanisches Netzkabel (115-V-Stecker)
Verbindungskabel
42287
2-Meter-Verbindungskabelbaugruppe
43010
10-Meter-Verbindungskabelbaugruppe
43011
20-Meter-Verbindungskabelbaugruppe
Fußpedal
43106
Fußpedal
Emitterständer
41395
3-seitiger Acrylschutz – funktioniert mit Ständer (Teilenummer 41268)
43019
MX Emitter Stand Kit – Wird am Ständer (Teilenummer 41268) befestigt und bietet Platz für bis zu 4 Emitter
43070
MX-Emitterständer – Inklusive LED-Ständer (Teilenummer 41268) und Kit (Teilenummer 43019) für bis zu 4 Emitter
