BlueWave MX-MIM Maschinenschnittstellenmodul

Verwendet PROFINET- oder EtherNet/IP-Protokolle zum unabhängigen Ansteuern von Emittern


CE-Kennzeichnung – Weltweit verfügbar

Dymax BlueWave ® Das Maschinenschnittstellenmodul MX-MIM ist für Maschinenbauer und automatisierte Geräte konzipiert, die die Netzwerkprotokolle PROFINET und EtherNet/IP verwenden. Mit diesen beiden Protokollen können Maschinenbauer die Anzahl der E/A-Kanäle im Vergleich zu herkömmlichen SPS-Steuerungssystemen mit analoger und digitaler Relaislogik erheblich reduzieren und analoge Steuerkarten freigeben.

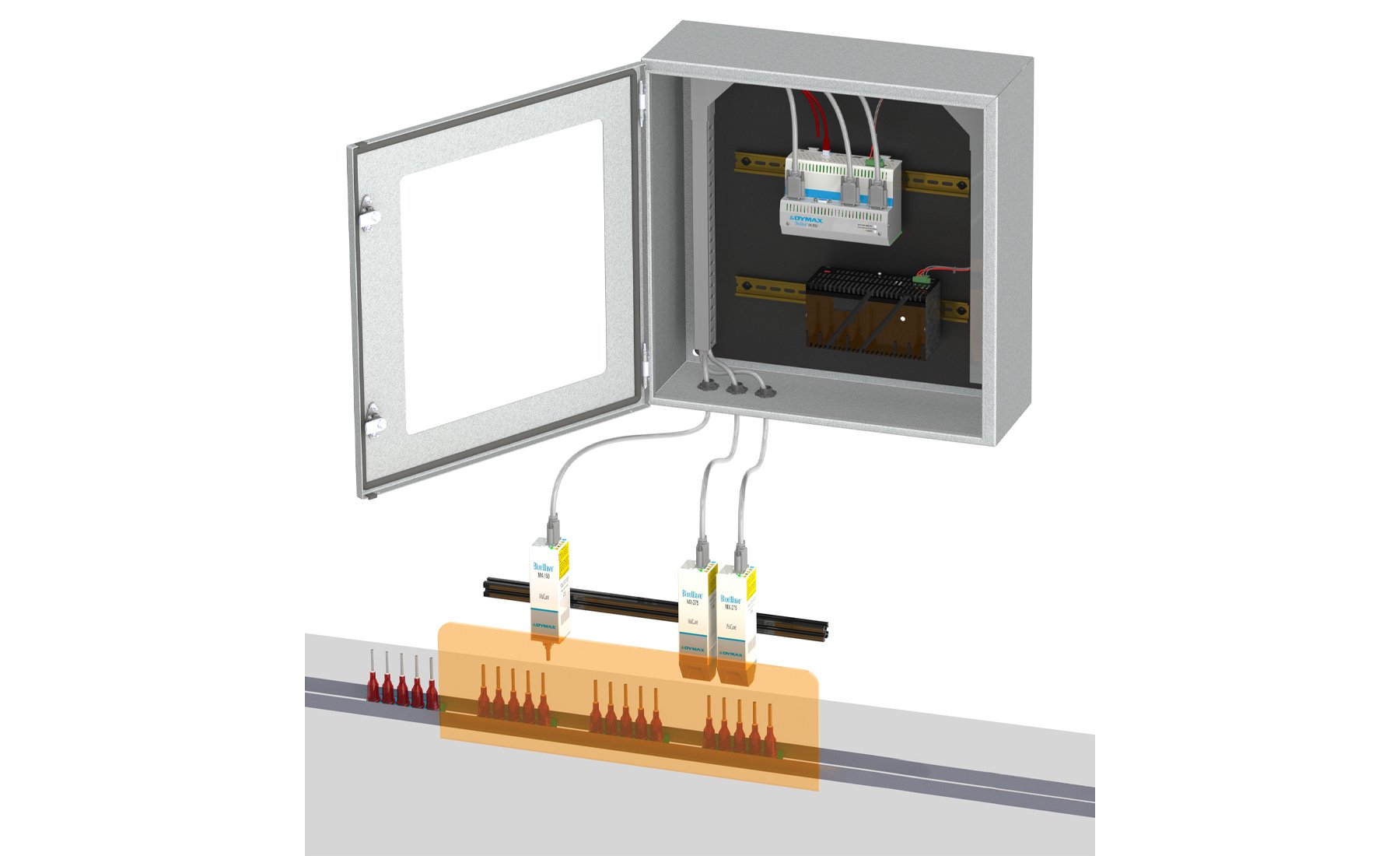

Durch die Integration des BlueWave MX-MIM in automatisierte Lichthärtungssysteme können Maschinenbauer bis zu vier Emitter der Dymax MX-Serie gleichzeitig unabhängig voneinander in Flut- oder Lichtbalkenmustern mit Strom versorgen. Emitter können miteinander synchronisiert werden, um als Einheit zu agieren und so einen höheren Durchsatz zu erzielen oder einen größeren Aushärtungsbereich zu schaffen. Kompatibel mit:

  • Blaue Welle ® MX-150 Punktstrahler
  • Blaue Welle ® MX-250 Flutlicht
  • Blaue Welle ® MX-275 Lichtleiste

Kompatibel mit BlueWave MX-150-, MX-250- und MX-275-Emittern mit Firmware-Version 1.11 oder höher. Dymax kann die Emitter-Firmware problemlos auf die neuesten Versionen aktualisieren, indem Sie Ihren Emitter an eine unserer Serviceeinrichtungen zurücksenden.

Merkmale

Merkmale

  • Erweiterte Überwachung und Diagnose für Systeme, Controller und Emitter

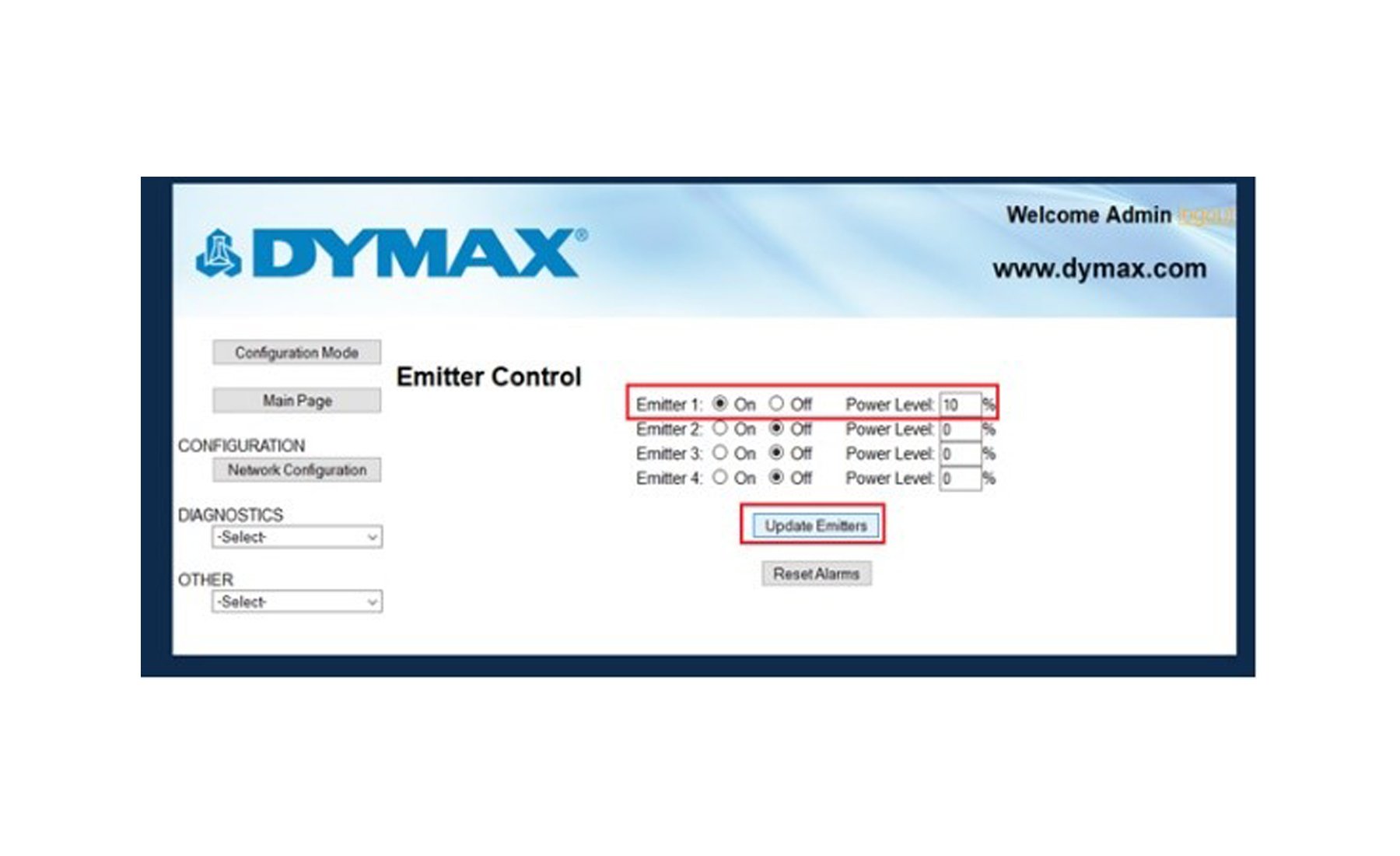

  • Integrierter Webbrowser für Einrichtung und Überwachung

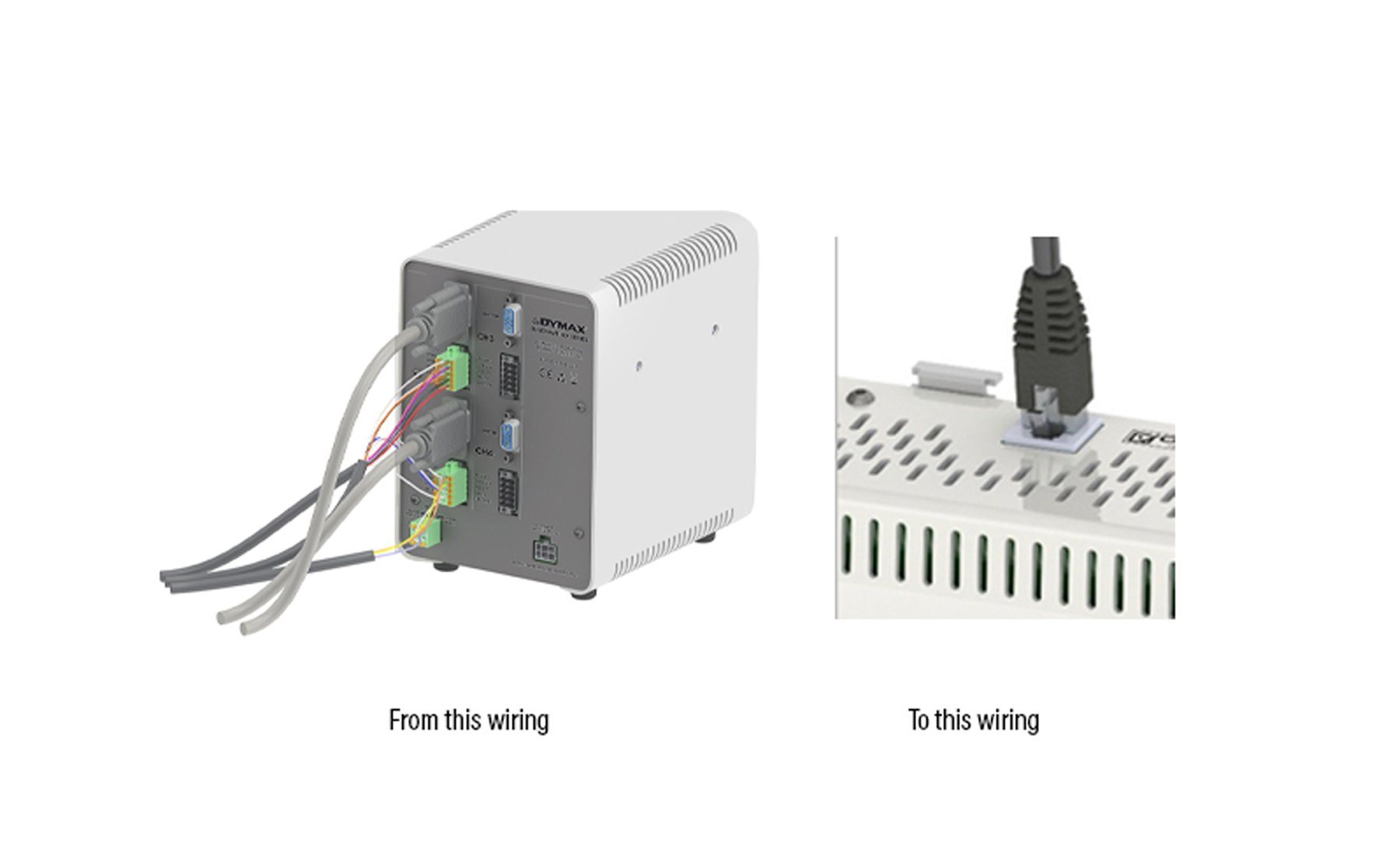

  • Vereinfachte Verdrahtung und E/A
  • Unabhängige Sicherheitsverriegelungen, die nicht von der Firmware abhängig sind

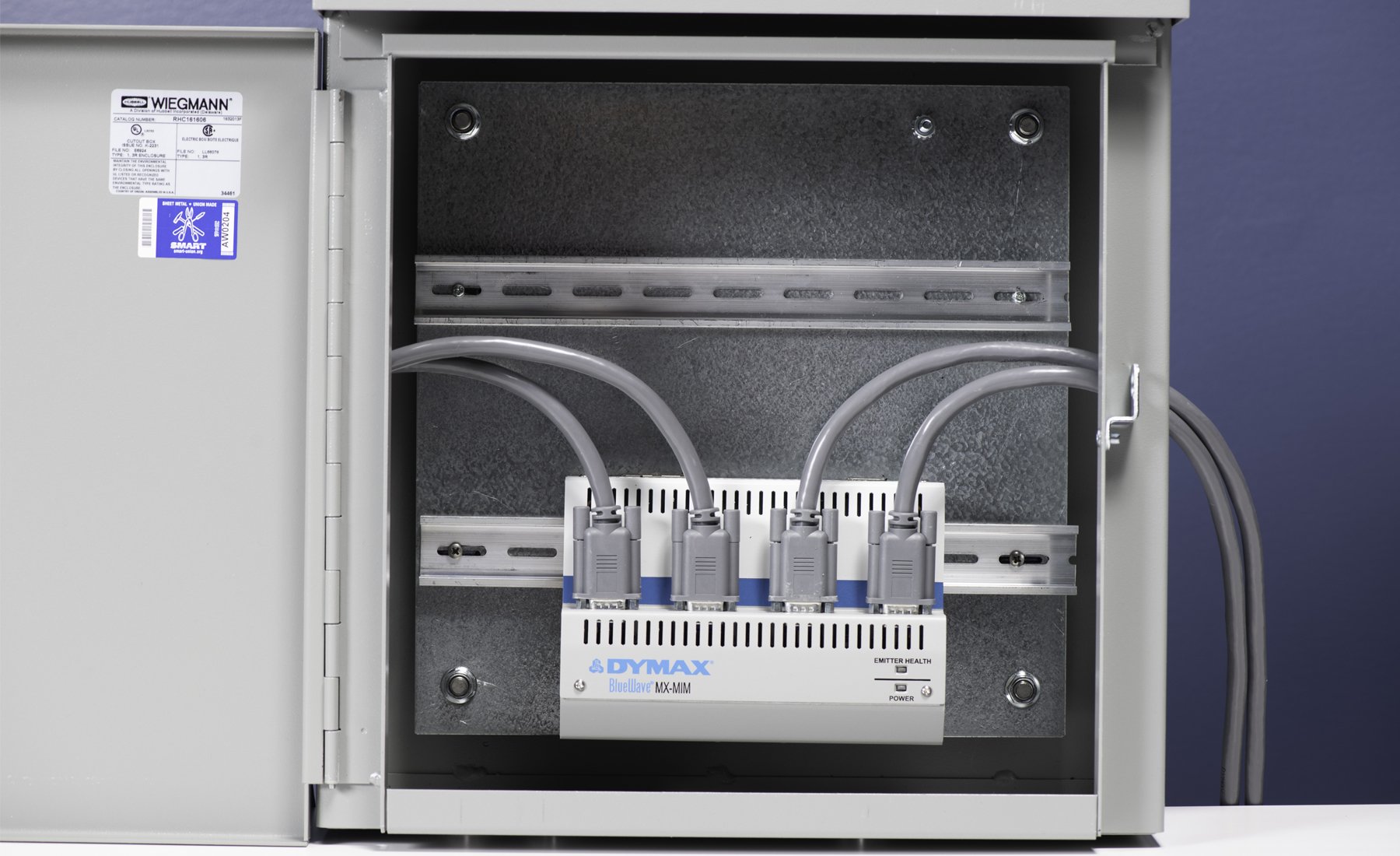

  • Montierbar auf einer Standard-DIN-Schiene von 35 mm
  • Verbindungskabel für die Platzierung an mehreren Stationen oder an entfernten Standorten (Längen 2, 5, 10 und 20 Meter)

Ressourcen

Ressourcen

Leitfaden: Dosiergeräte
EN
Objektmodell: BlueWave MX-MIM Ethernet IP
EN Europa|EN
CAD (STEP): MX-MIM
DE

Systemspezifikationen

Suchen Sie nach weiteren technischen Daten? Schauen Sie in unserer Ressourcenbibliothek vorbei oder sprechen Sie mit unseren technischen Experten.

Kontaktieren Sie uns
Eigentum Technische Daten
Stromversorgungseingang 24 VDC ± 1 % bei 10 A min. (300 W Versorgung empfohlen)
Emitterkanäle Unterstützt bis zu vier Emitter der MX-Serie
Netzwerkschnittstelle Ein 10/100 Base-T-Port. Unterstützt EtherNet/IP und PROFINET.
Hinweis: Device Level Ring (DLR) wird nicht unterstützt

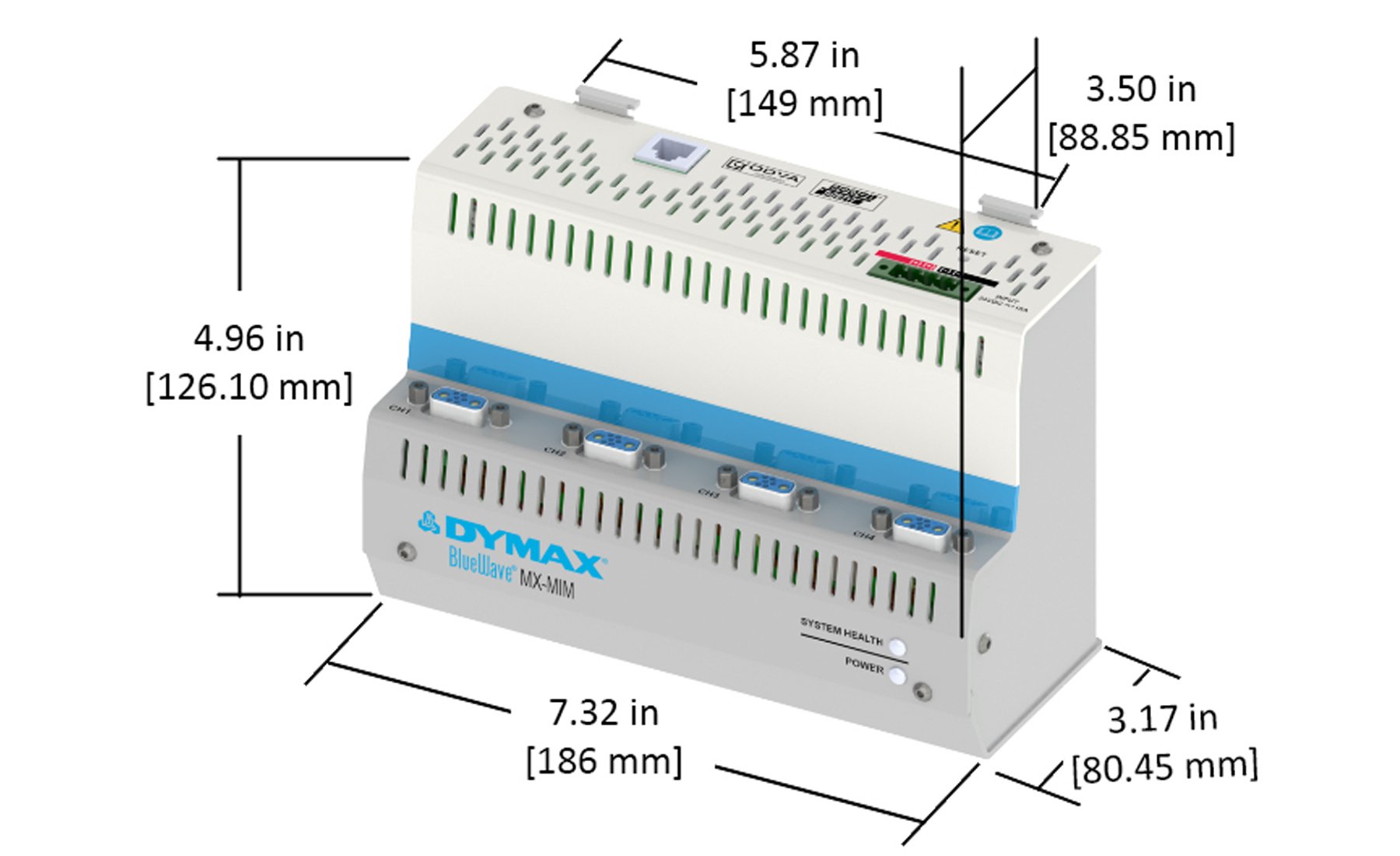

Abmessungen 4,96 Zoll H x 7,32 Zoll B x 3,50 Zoll T [12,59 cm x 18,59 cm x 8,89 cm]
Montage DIN-Schiene, 35 mm Zylinderform
Gewicht 0,923 kg
Kühlung Interner Lüfter, kein Filter
Betriebsumgebung Nur für den Innenbereich geeignet. Nicht für den Außenbereich geeignet. Umgebungstemperatur +10 bis +40 °C 0-80 % relative Luftfeuchtigkeit, nicht kondensierend auf Meereshöhe
HINWEIS: Dieses Gerät ist für den Betrieb in einer typischen Produktionsumgebung konzipiert, in der Staubpartikel und schädliche Dämpfe auf ein Minimum reduziert werden. Um Staubansammlungen zu vermeiden, wird eine Luftfilterung im Gehäuse empfohlen.
Lagerbedingungen -20 bis +50°C, 0-75% relative Luftfeuchtigkeit, nicht kondensierend, auf Meereshöhe

Suchen Sie nach weiteren technischen Daten? Schauen Sie in unserer Ressourcenbibliothek vorbei oder sprechen Sie mit unseren technischen Experten.

Kontaktieren Sie uns

Teilenummern

Erstellen Sie eine Komplettlösung oder finden Sie Ersatzteile für Ihr Projekt

Begrenzte Mengen. Bitte senden Sie eine RFQ für Preis und Verfügbarkeit.

43299

Nur Maschinenschnittstellenmodul.

Emitter, Verbindungskabel zum Verbinden des Controllers mit den Emittern und Netzteil separat erhältlich.

Global (CE Marked)

Angebot anfordern

Vom Kunden bereitgestellt

Kunden müssen ihre eigene 24-Volt-Gleichstromversorgung basierend auf den folgenden Spezifikationen bereitstellen:

  • 24 Volt bei 10 Ampere Mindestversorgung (300 Watt empfohlen)
  • 1 % Spannungstoleranz
  • CE-gekennzeichnete Einheiten empfohlen, um sicherzustellen, dass die Leistung mit der BlueWave übereinstimmt ® MX-MIM
