Modell 400

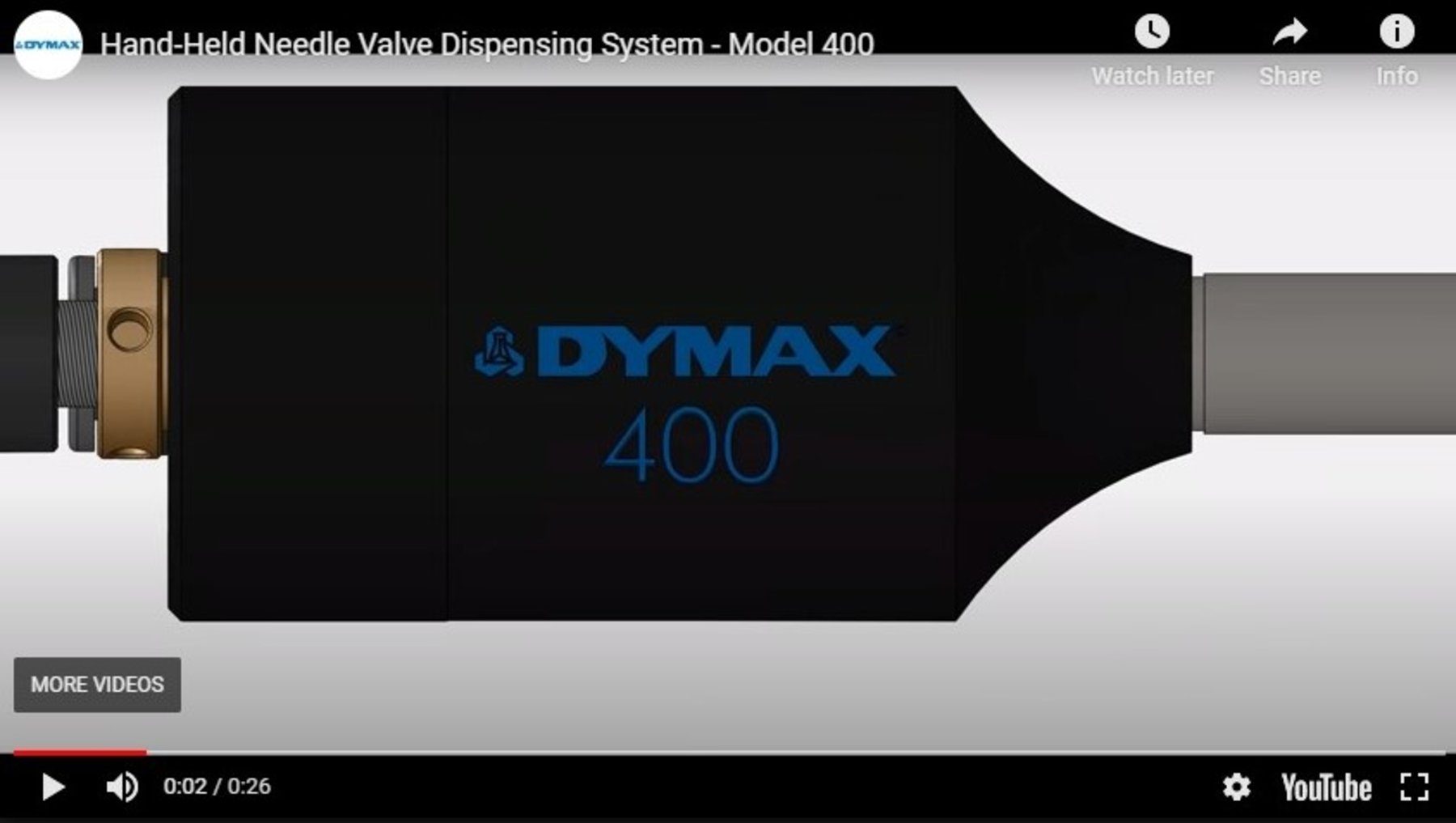

Tragbares, geschlossenes Nadelventil-System Modell 400
Das pneumatische, normal geschlossene Nadelventil Modell 400 von Dymax ist für die Ausgabe präziser Punkte oder sehr feiner Raupen von niedrig- bis mittelviskosen Flüssigkeiten wie lichthärtbare Klebstoffe und Druckfarben konzipiert. Das kompakte und leichte Design des Ventils erlaubt eine einfache und bequeme Handhabung. Durch Luftdruck wird die Nadelbaugruppe des Ventils vom Sitz abgezogen, sodass Flüssigkeit vom Flüssigkeitseinlass des Ventils zur Dosierspitze fließen kann. Wenn der Luftdruck nicht mehr vorhanden ist, bringt die Feder die Nadel wieder in ihre Position zurück, schließt den Flüssigkeitspfad und beendet den Ausgabezyklus. Eine genaue, wiederholbare Ausgabe kann durch die Nutzung der Materialflusseinstellung des Ventils zur Steuerung des Dosiervolumens erfüllt werden.
Das Modell 400 ist in mehreren Systempaketen zusammen mit der Tisch-Ventilsteuerung DVC-345 und Materialbehältern von Dymax in verschiedenen Ausführungen und Größen erhältlich. Zusätzliches Zubehör, wie ein Ventil-Stativ und Dosierspitzen in verschiedenen Ausführungen, sind für dieses System ebenfalls erhältlich.
Das System Modell 400 beinhaltet:
- Tragbares Nadelventil Modell 400
- Ausgewählter Behälter
- Digitale Ventilsteuerung DVC-345
- Luftfilter/Steuerung – 0–100 psi (0–6,9 bar)
- Luftleitungs-Kit für die Steuerung
- Flüssigkeitsleitungs-Kit – 6 Fuß schwarzer Schlauch, 1/4 Zoll (6,3 mm) Außendurchmesser und 3/8 Zoll bis 1/4 Zoll (9},5 mm bis 6,3 mm) Reduzierstück und zwei 3/8 Zoll bis 1/4 Zoll (9,5 mm bis 6,6 3 mm) Verbindungseinsätze
- Ventil-Stativ
- Reservoir-Luftleitungs-Kit
- Flüssigkeitsleitungs-Kit – 6 Fuß schwarzer Schlauch, 3/8 Zoll (9,5 mm) Außendurchmesser
- Dosierspitzen-Kit für die Ausgabe niedrigviskoser Flüssigkeiten
- Luftpräzisionsregler – enthält drei Manometer:
- 0–30 psi (0–2 bar) für Materialien mit sehr niedriger bis mittlerer Viskosität
- 0–60 psi (0–4,1 bar) für Materialien mit mittlerer Viskosität
- 0–100 psi (0–6,9 bar) für Materialien mit hoher Viskosität
Eigenschaften
Eigenschaften
- Materialflusseinstellung am Ventil zur präzisen Steuerung der Ausgabemengen
- Konsistente Dosierung bei Anwendungen mit der Steuerung DVC-345
- Einfache und bequeme Handhabung
- Leichtes, stabförmiges Ventilgehäuse
- Möglichkeit der Ausgabe aus unter Druck stehenden Kartuschen, Flaschen und Eimern (erfordert geeignete Behälter-Hardware)
- Kompatibilität mit den meisten Standard-Flüssigkeitspaketen und -Ausgabesystemen
- Verwendung für Materialien mit niedriger bis mittlerer Viskosität
Ressourcen
Ressourcen
Handbuch
Auswahlleitfaden
Produkt-Bulletin
Gerätezeichnungen
Technische Informationen
Benötigen Sie noch weitere technische Informationen? Informieren Sie sich in unserer Ressourcenbibliothek oder sprechen Sie mit unseren Experten.
Kontakt aufnehmen| Eigenschaft | Spezifikationen |
|---|---|
| Ventilart | Pnuematisches Nadelventil, Öffner |
| Konstruktionsmaterialien, medienberührende Teile | Edelstahl, Delrin, Silikon, PTFE-Antihaftbeschichtung |
| Betriebsluftdruck | 80–100 psi (5,5–6,9 bar) |
| Steuerung | Ventilsteuerung DVC-345 oder 2-Position, 4-Wege-Magnetventil |
| Maximaler Flüssigkeitsdruck | 80 psi (5,5 bar) |
| Stromversorgung (Steuerung) | 110/220 V AC |
| Ventillufteinlassgewinde | 10–32 |
| Ventilflüssigkeitseinlassgewinde | 1/8 Zoll (3,2 mm) NPT |
| Ventilabmessungen (H x T) | 7,09 Zoll x 1,25 Zoll (3,22 cm x 0,57 cm) |
| Ventilgewicht | 0,35 lb (0,16 kg) |
| Garantie | 1 Jahr ab dem Kaufdatum |
Benötigen Sie noch weitere technische Informationen? Informieren Sie sich in unserer Ressourcenbibliothek oder sprechen Sie mit unseren Experten.
Kontakt aufnehmenTragbares Nadelventil-Ausgabesystem Modell 400
Teilenummern
Erstellen Sie eine Komplettlösung oder suchen Sie nach Ersatzteilen für Ihr Projekt.
Begrenzte Mengen; bitte füllen Sie ein Anfrageformular aus, um sich über Preise und Verfügbarkeit zu erkundigen.
Zubehör und Ersatzteile
C- T15279
Preisreduziert – Laborständer für Kartuschen-Reservoir-System – 24“ [60,96 cm]
Begrenzte Mengen; bitte füllen Sie ein Anfrageformular aus, um sich über Preise und Verfügbarkeit zu erkundigen.
Systeme Modell 400
T17704
Kartusche – 6 oz (160 ml)
*Alle Systeme beinhalten das Ventil Modell 400, die DVC-345-Steuerung, einen ausgewählten Behälter, Flüssigkeitsleitungs-Kits, ein Ventil-Stativ, einen Luftpräzisionsregler, Luftleitungs-Kits, Luftfilter/-regler und ein Spitzen-Kit.
T17705
Kartusche – 12 oz (300 ml)
*Alle Systeme beinhalten das Ventil Modell 400, die DVC-345-Steuerung, einen ausgewählten Behälter, Flüssigkeitsleitungs-Kits, ein Ventil-Stativ, einen Luftpräzisionsregler, Luftleitungs-Kits, Luftfilter/-regler und ein Spitzen-Kit.
T17706
Kartusche – 20 oz (550 ml)
*Alle Systeme beinhalten das Ventil Modell 400, die DVC-345-Steuerung, einen ausgewählten Behälter, Flüssigkeitsleitungs-Kits, ein Ventil-Stativ, einen Luftpräzisionsregler, Luftleitungs-Kits, Luftfilter/-regler und ein Spitzen-Kit.
T17707
Große Flasche – bis zu 1 Gallone
*Alle Systeme beinhalten das Ventil Modell 400, die DVC-345-Steuerung, einen ausgewählten Behälter, Flüssigkeitsleitungs-Kits, ein Ventil-Stativ, einen Luftpräzisionsregler, Luftleitungs-Kits, Luftfilter/-regler und ein Spitzen-Kit.
T17708
Eimer – bis zu 15 Liter (gerade oder konisch)
*Alle Systeme beinhalten das Ventil Modell 400, die DVC-345-Steuerung, einen ausgewählten Behälter, Flüssigkeitsleitungs-Kits, ein Ventil-Stativ, einen Luftpräzisionsregler, Luftleitungs-Kits, Luftfilter/-regler und ein Spitzen-Kit.
T17838
Komplettes System Modell 400 (ohne Reservoir)
*Dieses System umfasst das Ventil Modell 400, DVC-345-Steuerung, Flüssigkeitsleitungs-Kits, ein Ventil-Stativ, einen Luftpräzisionsregler, Luftleitungs-Kits, Luftfilter/-regler und ein Spitzen-Set.
T17840
Kleine 1-Gallonen-Kolbenpumpe – Eimer bis zu 2,3 Liter
*Alle Systeme beinhalten das Ventil Modell 400, die DVC-345-Steuerung, einen ausgewählten Behälter, Flüssigkeitsleitungs-Kits, ein Ventil-Stativ, einen Luftpräzisionsregler, Luftleitungs-Kits, Luftfilter/-regler und ein Spitzen-Kit.
