Modell 775

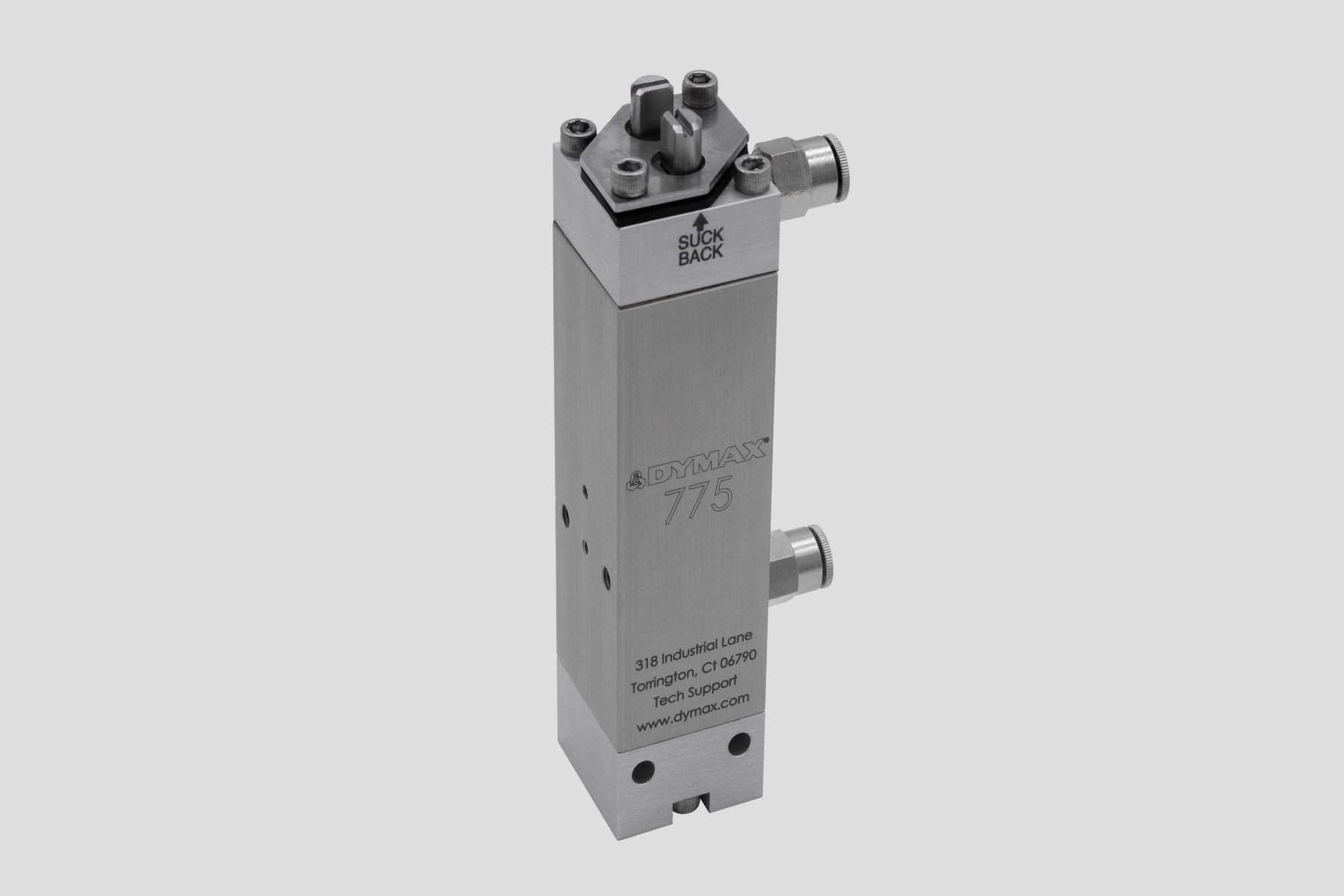

Ausgabeventil Modell 775 mit Rücksaugfunktion und Flusssteuerung


Das Modell 775 ist ein pneumatisch betätigtes Schieberventil, mit dem eine Vielzahl von Flüssigkeiten mit niedriger, mittlerer und hoher Viskosität präzise ausgegeben werden können. Die überlegene Genauigkeit dieses Produkts beruht auf zwei Hauptmerkmalen: der Rücksaugsteuerung und der einstellbaren Flusssteuerung. Die Rücksaugfunktion erhöht die Genauigkeit und Wiederholbarkeit bei der Materialausgabe erheblich. Die Kontrolle über die Rücksaugmenge gewährleistet eine gleichmäßige, nicht fadenziehende Ausgabe von klebrigeren Materialien und verhindert, dass Tröpfchen auf der Dosierdüse verbleiben, wenn Materialien mit niedrigerer Viskosität verwendet werden. Die andere wichtige Funktion der Ventile, die einstellbare Flusssteuerung, gibt dem Benutzer die Möglichkeit, die Menge des ausgegebenen Materials vollständig zu steuern. Dieses Produkt kann Volumen von nur 0,01 ml und bis zu 50 ml ausgeben.

Das Ausgabeventil Modell 775 ist ideal für automatisierte Anwendungen geeignet, kann jedoch auch mit der digitalen Ventilsteuerung DVC-345 von Dymax und einem Materialbehälter kombiniert werden, um ein Tisch-Ausgabesystem zu erstellen.

Eigenschaften

Eigenschaften

  • Die einstellbare Rücksaugfunktion sorgt für ein sauberes Absperren von Materialien, wodurch Tröpfchen und Hautbildung am Ende der Dosierspitze vermieden werden
  • Erhältlich mit Teflon- oder Viton-Dichtungen für die Kompatibilität mit einer größeren Auswahl an Flüssigkeiten
  • Die einstellbare Flusskontrolle mit Verriegelung ermöglicht eine exakte Ausgabe in Mengen von 0,01 ml bis 50 ml
  • Die einstellbare Flusssteuerung verhindert ein Abdriften oder Manipulieren
  • Ausgabe aus Druckpatronen, Flaschen und Eimern (erfordert geeignete Reservoir-Hardware) für die Kompatibilität mit den meisten Standard-Flüssigkeitspaketen und -Ausgabesystemen
  • Leicht, einfach zu handhaben und in automatisierte Systeme oder Tischsysteme einzubauen

Technische Informationen

Benötigen Sie noch weitere technische Informationen? Informieren Sie sich in unserer Ressourcenbibliothek oder sprechen Sie mit unseren Experten.

Kontakt aufnehmen
Eigenschaft Spezifikationen
Ventilart Modifiziertes Schieberventil mit Rücksaugsteuerung
Material Edelstahl, hartbeschichtetes und eloxiertes Aluminium, Teflon, Viton
Betriebsluftdruck 60–80 psi (4,14–5,51 bar)
Steuerung Ventilsteuerung oder 3-Wege-Magnetventil
Maximaler Flüssigkeitsdruck 700 psi (48 bar) mit Teflon-Dichtungen | 300 psi (21 bar) mit Viton-Dichtungen
Maximale Betriebstemperatur 400 °F (204 °C)
Öffnung für vollständigen Durchfluss  0,22 Zoll Durchmesser
Abmessungen (B x H x T) 1,25 Zoll x 5,42 Zoll x 1,25 Zoll [3,18 cm x 13,77 cm x 3,18 cm]
Gewicht 14 oz (397 g)
Garantie 1 Jahr ab dem Kaufdatum

Benötigen Sie noch weitere technische Informationen? Informieren Sie sich in unserer Ressourcenbibliothek oder sprechen Sie mit unseren Experten.

Kontakt aufnehmen

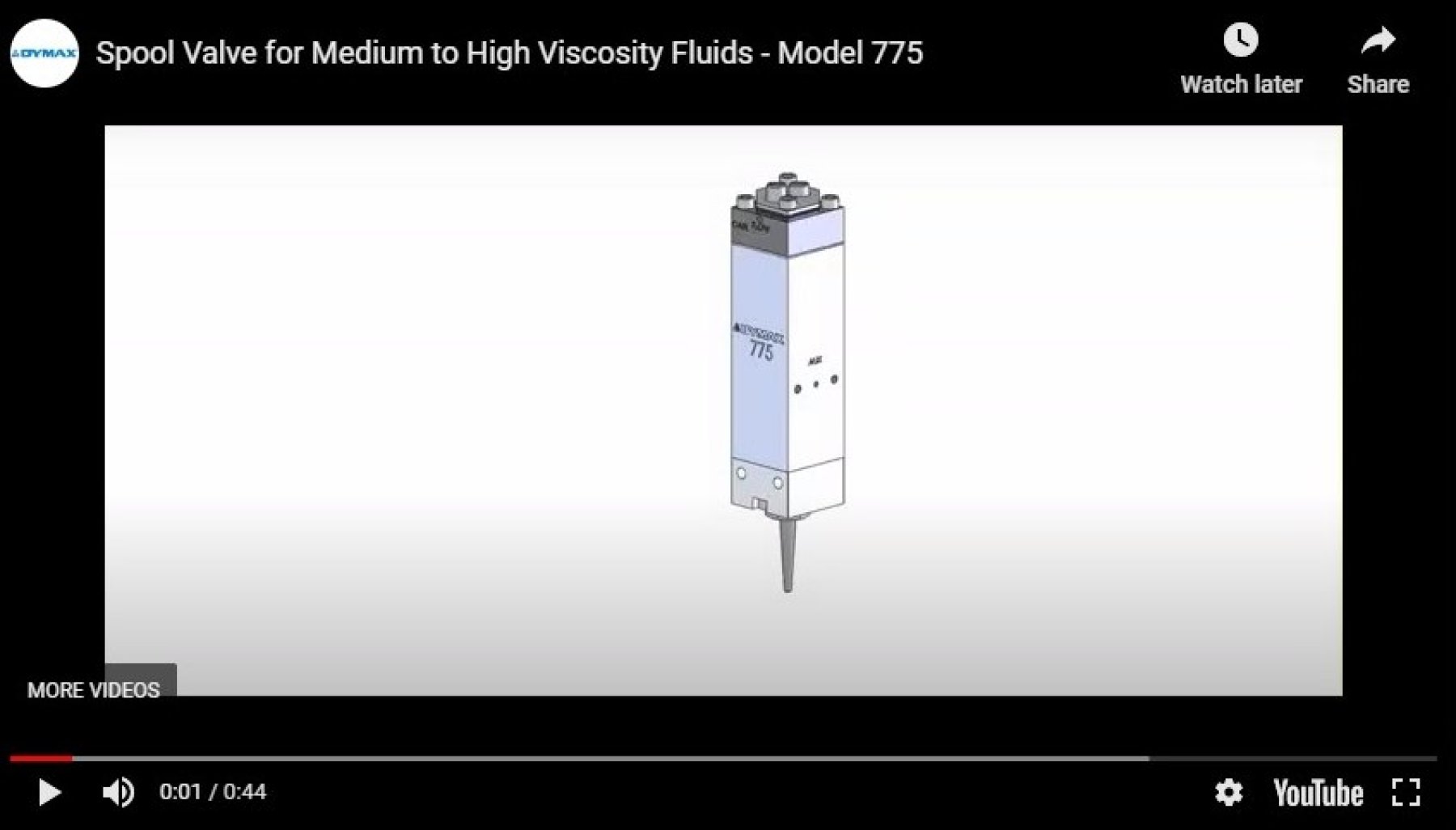

Schieberventil für mittel- bis hochviskose Flüssigkeiten, Modell 775

​​​​​​​Das Modell 775 ist ein pneumatisch betätigtes Schieberventil, mit dem eine Vielzahl von Flüssigkeiten mit niedriger, mittlerer und hoher Viskosität präzise ausgegeben werden können. Die Genauigkeit dieses Ventils beruht auf zwei Hauptmerkmalen: der Rücksaugsteuerung und der einstellbaren Flusssteuerung. Die Rücksaugfunktion erhöht die Genauigkeit und Wiederholbarkeit bei der Materialausgabe erheblich. Die Kontrolle über die Rücksaugmenge gewährleistet eine gleichmäßige, nicht fadenziehende Ausgabe von klebrigeren Materialien und verhindert, dass Tröpfchen auf der Dosierdüse verbleiben, wenn Materialien mit niedrigerer Viskosität verwendet werden. Die andere wichtige Funktion des Ventils, die einstellbare Flusssteuerung, gibt dem Benutzer die Möglichkeit, die Menge des ausgegebenen Materials vollständig zu steuern. Das Ventil 775 kann Volumina von 0,01 ml bis zu 50 ml ausgeben.

Teilenummern

Erstellen Sie eine Komplettlösung oder suchen Sie nach Ersatzteilen für Ihr Projekt.

Angebot anfordern

T15853

Modell 775 mit Teflon-Dichtungen, 1/4" NPT

Weltweit (CE-Kennzeichnung)

T15855

Modell 775 mit Teflon-Dichtungen, 1/4–28" NPT

Weltweit (CE-Kennzeichnung)

T15859

Modell 775 mit Viton-Dichtungen, 1/4" NPT

Weltweit (CE-Kennzeichnung)

C-T11146 (3450483)

Preisreduziert - DVC-345 Ventilsteuerung

Begrenzte Mengen; bitte füllen Sie ein Anfrageformular aus, um sich über Preise und Verfügbarkeit zu erkundigen.

Weltweit (CE-Kennzeichnung)

T15466

Ventil-Stativ

Weltweit (CE-Kennzeichnung)

T16307

Filterregler

Weltweit (CE-Kennzeichnung)

T16786

Luftleitungs-Kit Steuerung

Weltweit (CE-Kennzeichnung)

T16787

6 Fuß Flüssigkeitsleitungs-Kit – Schwarz 3/8" Außendurchmesser PE

Weltweit (CE-Kennzeichnung)

T16789

Luftleitungs-Kit Reservoir

Weltweit (CE-Kennzeichnung)

T17004

Große Flaschen-Tankbaugruppe mit hochpräzisem Regler

Weltweit (CE-Kennzeichnung)

T17020

Modell 300 Membranventil

Weltweit (CE-Kennzeichnung)
