Spritzsysteme SG-150

Sprühpistolen für den Handbetrieb zur Beschichtung und Abdeckung


Die handgeführten Spritzpistolen SG-150 von Dymax sind als Standard sowie als High-Flow-Modelle verfügbar und bieten eine Lösung zum manuellen Sprühen von Flüssigkeiten für Abdeckungs- und Beschichtungsanwendungen. Die Sprühpistole SG-150-RS mit normalem Durchfluss ist ideal für die Ausgabe von Flüssigkeiten mit einer Viskosität, die geringer ist als 10.000 cP, während die SG-150-RH besser für das Sprühen von Flüssigkeiten geeignet ist, die eine Viskosität von 10.000 cP oder mehr haben.

Beide SG-150-Modelle verwenden normal geschlossene Edelstahlnadelventile, um den Flüssigkeitsfluss zu steuern. Sie besitzen einen dualen Luftzylinder mit sofortiger Start-/Stopp-Funktion. Eine Hubeinstellung am Ventil kann zur Feineinstellung der Durchflussrate verwendet werden, und eine Präzisions-Luftregler-/Messgerät-Baugruppe aktiviert gleichzeitig die Zerstäubungsluft, während das Ventil geöffnet ist und Flüssigkeit fließt. Beide Modelle werden mit einer runden Sprühkappe geliefert, die ein kreisförmiges Sprühmuster erzeugt, wobei eine optionale flache Sprühkappe erhältlich ist, wenn ein lineares oder flaches Sprühmuster bevorzugt wird.

Das Pistolendesign umfasst einen haltbaren, leichten Gussmetallgriff mit pneumatischem Auslösemechanismus, sodass keine zusätzlichen elektronischen Steuerungen zur Aktivierung des Sprays erforderlich sind. Das Spray lässt sich durch manuelles Ziehen oder Loslassen des Abzugs mühelos regeln.

Sprühventile von Dymax ermöglichen dem Anwender die manuelle Steuerung des Ventils und des Sprühstrahls und sind ideal für folgende Anwendungen:

  • Abdeckung von Turbinen oder anderen Metalloberflächen vor Oberflächenbehandlungen
  • Abdeckung von medizinischen Implantaten vor der Veredelung
  • Schutzbeschichtung von Leiterplatten
  • Sprühen von Lösungsmitteln zum Reinigen von Teileoberflächen
  • Beschichtung großer Teile mit Fett oder anderen Schmiermitteln vor der Montage

Eigenschaften

Eigenschaften

  • Alle befeuchteten Komponenten sind aus Edelstahl, Teflon oder Kalrez
  • Mit einer großen Palette an Flüssigkeiten kompatibel
  • Ausgabe aus Druckpatronen, Flaschen und Eimern (erfordert geeignete Behälterbeschläge)
  • Leichte Baugruppe mit geringem Auslösewiderstand
  • Einfache Einstellung von Materialfluss und Zerstäubung
  • Pneumatischer Antrieb, kein Strom erforderlich
  • Abgedichtetes, vor den Einwirkungen der Umgebungsbedingungen geschütztes Flüssigkeitsgehäuse
  • Einfaches Abstellen und Säubern

Technische Informationen

Benötigen Sie noch weitere technische Informationen? Informieren Sie sich in unserer Ressourcenbibliothek oder sprechen Sie mit unseren Experten.

Kontakt aufnehmen
Eigenschaft Spezifikationen
Steuerung Manuelle Steuerung – Auslöserbetätigung
Erforderliche Stromleistung Keine
Erforderlicher Luftdruck Ventil: 60 psi [4,14 bar] bis 100 psi [6,89 bar]
Zerstäubungsluft: 0 psi [0 bar] bis 15 psi [1,03 bar] (Sprühpistole mit Standard-Durchfluss) 0 psi [0 bar] bis 30 psi [2,06 bar] (Sprühpistole mit hohem Durchfluss)
Sprühmuster Runde Luftkappe (Standard): 0,25 Zoll – 1,0 Zoll (6,35 mm – 25,40 mm)
Flache Luftkappe (optional): 0,50 Zoll – 2,0 Zoll (12,70 mm – 50,80 mm)
Flussrate Standard-Durchfluss: 0,3 ml/s (Sprühen von 25,000 cP thixotroper Flüssigkeit)
Hoher Durchfluss: 2,0 ml/s (Sprühen von 25,000 cP thixotroper Flüssigkeit)
Fluid-Eingangsanschluss 3/8 Schlauch-Steckverbindung (für 3/8" OD-Schlauch)
Abmessungen (L x B x H) Sprüher: 8 Zoll x 4 Zoll x 8 Zoll (20,5 cm x 10,2 cm x 20,5 cm)
Stativ für Luftregler: 8 Zoll x 9 Zoll x 9 Zoll (20,5 cm x 22,8 cm x 22,8 cm)
Gewicht Sprüher: 1,7 lb (0,8 kg)
Luftregler-Ständer: 6,6 lb (3,0 kg)
Garantie 1 Jahr ab dem Kaufdatum (mit Ausnahme der weichen Dichtungen)

Benötigen Sie noch weitere technische Informationen? Informieren Sie sich in unserer Ressourcenbibliothek oder sprechen Sie mit unseren Experten.

Kontakt aufnehmen

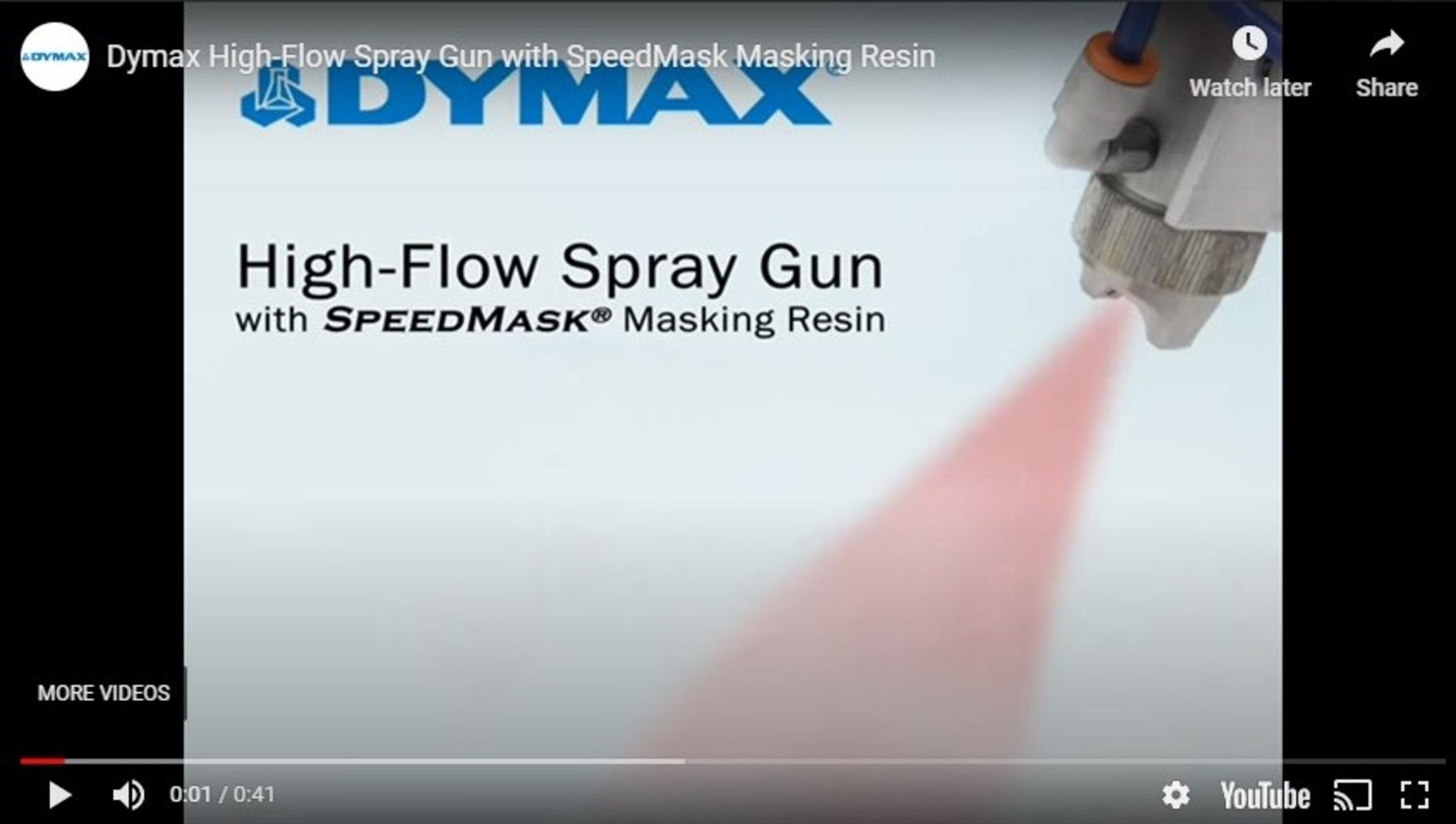

High-Flow-Handsprühgerät mit SpeedMask-Abdeckungsharz

Dymax bietet sowohl Standard- als auch High-Flow-Handsprühgeräte zum Auftragen von Beschichtungen, Schmiermitteln, Abdeckungsharzen und anderen niedrig- bis hochviskosen Flüssigkeiten. Schauen Sie sich an, wie Standard- und High-Flow-Sprühgeräte zum Sprühen von Dymax-SpeedMask-Abdeckungsharz verwendet werden. Sehen Sie sich die unterschiedliche Flussrate der zwei Modelle an.

Teilenummern

Erstellen Sie eine Komplettlösung oder suchen Sie nach Ersatzteilen für Ihr Projekt.

Angebot anfordern

T18435

SG-150-RS Sprühpistole mit Standard-Durchfluss, runde Sprühkappe. Zur Verwendung mit einer Viskosität von <10.000 cP.

Weltweit (CE-Kennzeichnung)

T18449

SG-150-RH Sprühpistole mit hohem Durchfluss, runde Sprühkappe. Zur Verwendung mit einer Viskosität von >10.000 cP.

Weltweit (CE-Kennzeichnung)

C-T16629

Preisreduziert – Hochpräziser Luftregler für Flüssigkeitsdruck

Begrenzte Mengen; bitte füllen Sie ein Anfrageformular aus, um sich über Preise und Verfügbarkeit zu erkundigen.

Weltweit (CE-Kennzeichnung)

T15454

Sprühpistolenständer mit Lösungsmittelbehälter

Weltweit (CE-Kennzeichnung)

T15697

Flachsprüh-Luftkappe


Weltweit (CE-Kennzeichnung)

T16307

Luftfilterregler mit Luftabsperrung

Weltweit (CE-Kennzeichnung)

T16787

Flüssigkeitsleitungs-Kit – 3/8" OD, Polyethylen

Weltweit (CE-Kennzeichnung)

T16793

Flüssigkeitsleitungs-Kit – 1/4" OD, Polyethylen

Weltweit (CE-Kennzeichnung)
