BlueWave FX-1250

Hochintensives LED-Flächenhärtungssystem, das echtes LED-Licht mit hoher Bestrahlungsstärke liefert


Das BlueWave® FX-1250 ist ein hochintensives LED-Flächenhärtungssystem, das aus Dymax LED-Emittern echtes LED-Licht mit hoher Bestrahlungsstärke für die optimale Geschwindigkeit, Tiefe und Vollständigkeit der Aushärtung liefert. Für Benutzer, die Flächenhärtungssysteme für große Flächen benötigen, kombiniert das Gerät Intensitäten über 2 W/cm2 mit einer Aushärtungsfläche von 5" x 5" (127 mm x 127 mm) bei gleichzeitig hoher Gleichmäßigkeit für eine hervorragende Aushärtung.

Das System verfügt über eine benutzerfreundliche Steuerungsplattform mit einem 7"-Touchscreen und intuitiver Benutzeroberfläche. Es kann über eine SPS aktiviert, gesteuert und fernüberwacht werden und speichert zahlreiche Programme und Parameter für wiederholbare Prozesse. Der Controller verbessert die Diagnose, indem er den Zustand der Emitter und des Controllers kontinuierlich überwacht und Fehler direkt auf dem Controller-Bildschirm meldet. Um Kosten und Platz bei der Installation zu sparen kann ein einziges Steuergerät mit bis zu zwei Emittern arbeiten. Durch die Kombination von Emittern kann der Aushärtungsbereich vergrößert oder die Lichtintensität erhöht werden. Um größere Flexibilität in der Anwendung zu erzielen können auch verschiedene Wellenlängen verwendet werden.

Darüber hinaus nutzt der BlueWave® FX-1250 die LED Härtungstechnologie, die einen leisen, effizienten Betrieb ermöglicht und gleichzeitig die Wärmeabgabe minimiert. Das System ist mit einer Reihe von Zubehörteilen erhältlich, darunter ein Stativ und ein vollständiger Lightshield für maximale Sicherheit und Flexibilität. Es ist auch mit dem Fördersystem Dymax UVCS 3.0 kompatibel, das bis zu vier BlueWave® FX-1250-Emitter für schnelle, vollständige Aushärtung in der Hochgeschwindigkeitsfertigung aufnehmen kann.



Eigenschaften

Eigenschaften

  • Hohe Intensität und hohe Gesamtbestrahlungsstärke für schnelle Aushärtung
  • Großer Aushärtungsbereich von 5" x 5" (127 mm x 127 mm).
  • Hervorragende Gleichmäßigkeit
  • Eine Steuerelement kann bis zu zwei Kanäle steuern
  • LED-Köpfe für die Wellenlängen 365, 385 oder 405 nm für bessere Kompatibilität mit verschiedenen lichthärtbaren Materialien
  • Vollständig programmierbar, kann bis zu 16 Programme speichern
  • PLC-Touchscreen lässt sich leicht in automatisierte Systeme integrieren
  • Effizientes LED-Temperaturmanagement für Dauerbetrieb ohne Überhitzung
  • Sofortige Ein-/Ausschaltung – keine Aufwärmphase und energieeffizienter
  • Plattformübergreifende Kompatibilität mit dem Fördersystem UVCS 3.0

Ressourcen

Ressourcen

Technische Informationen

Benötigen Sie noch weitere technische Informationen? Informieren Sie sich in unserer Ressourcenbibliothek oder sprechen Sie mit unseren Experten.

Kontakt aufnehmen
Eigenschaft Spezifikationen
Ausgangsfrequenz RediCure: 365 nm
PrimeCure: 385 nm
VisiCure: 405 nm
Ausgangsintensität RediCure: 1,7 W/cm²
PrimeCure: 2,1 W/cm²
VisiCure: 2,0 W/cm²
Aushärtungsbereich 5" x 5" (127 mm x 127 mm)
Erforderliche Eingangsleistung 100-240 V ≈ 10 Ampere, 50-60 Hz
Kühlung Luftkühlung
Abmessungen (B x T x H) Steuerung 1 CH: 380 mm (15") x 320 mm (12,6") x 165 mm (5,8") (B x H x L)
Steuerung 2 CH: 420 mm (16,5") x 350 mm (13,8") x 165 mm (5,8") (B x H x L)
Emitter: 170 mm (6,7") × 134 mm (5,3") x 162 mm (6,4") (BxHxL)
Gewicht Steuerung 1 CH: 12,8 kg (28,2 lb)
Steuerung 2 CH: 19,8 kg (43,7 lb)
Strahler: 4 kg (8,8 lb)
Gerätegarantie 1 Jahr ab dem Kaufdatum
Betriebsumgebung 10 °C bis 40 °C (50 °F bis 104 °F) 0-80 % relative Luftfeuchtigkeit, nicht kondensierend, 2000-Meter max. Höhe
Transport- und Lagerbedingungen Temperatur: -20 °C bis +50 °C
10–80 % relative Luftfeuchtigkeit, nicht kondensierend
Standardversand, See- oder Luftfracht
Zertifizierungen RoHS, CE-Kennzeichnung

Benötigen Sie noch weitere technische Informationen? Informieren Sie sich in unserer Ressourcenbibliothek oder sprechen Sie mit unseren Experten.

Kontakt aufnehmen

Produkt-Spotlight: BlueWave® FX-1250 LED-Flächenstrahlsystem

Das BlueWave® FX-1250 ist ein hochintensives LED-Flutlicht-Härtungssystem mit echtem LED-Licht mit hoher Bestrahlungsstärke für eine vollständige, rasche und tiefe Aushärtung.

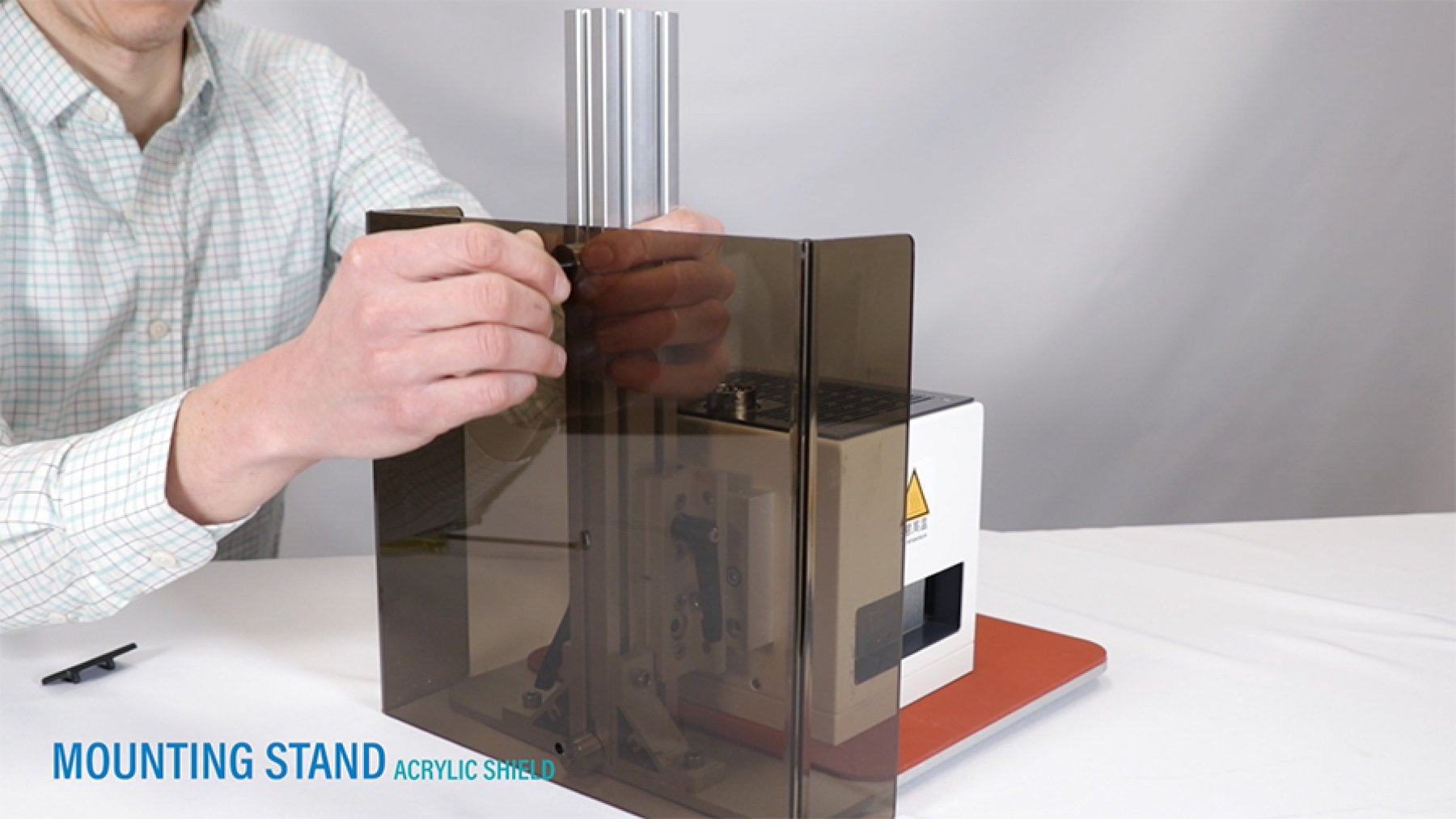

Einrichtung und Betrieb des BlueWave FX-1250 LED-Flächenstrahlers

Erfahren Sie in diesem kurzen Video, wie Sie Ihre BlueWave FX-1250-Härtungslampe einrichten und bedienen.

Teilenummern

Erstellen Sie eine Komplettlösung oder suchen Sie nach Ersatzteilen für Ihr Projekt.

Begrenzte Mengen; bitte füllen Sie ein Anfrageformular aus, um sich über Preise und Verfügbarkeit zu erkundigen.

88848

Enthält 1 Steuerung, Verbindungskabel, 1 Strahler, Fußschalter und Netzkabel für Nordamerika

Weltweit (CE-Kennzeichnung)

88856

Enthält 1 Steuerung, Verbindungskabel, 1 Strahler, Fußschalter, ohne Netzkabel

*Für europäische Kunden wird das entsprechende Stromkabel beigelegt

Weltweit (CE-Kennzeichnung)

88859

Enthält 1 Steuerung, Verbindungskabel, 1 Strahler, Fußschalter und Netzkabel für Asien (Typ G)

Weltweit (CE-Kennzeichnung)

88849

Enthält 1 Steuerung, Verbindungskabel, 1 Strahler, Fußschalter und Netzkabel für Nordamerika

Weltweit (CE-Kennzeichnung)

88857

Enthält 1 Steuerung, Verbindungskabel, 1 Strahler, Fußschalter, ohne Netzkabel

*Für europäische Kunden wird das entsprechende Stromkabel beigelegt

Weltweit (CE-Kennzeichnung)

88860

Enthält 1 Steuerung, Verbindungskabel, 1 Strahler, Fußschalter und Netzkabel für Asien (Typ G)

Weltweit (CE-Kennzeichnung)

88855

Enthält 1 Steuerung, Verbindungskabel, 1 Strahler, Fußschalter und Netzkabel für Nordamerika

Weltweit (CE-Kennzeichnung)

88858

Enthält 1 Steuerung, Verbindungskabel, 1 Strahler, Fußschalter, ohne Netzkabel

*Für europäische Kunden wird das entsprechende Stromkabel beigelegt

Weltweit (CE-Kennzeichnung)

88861

Enthält 1 Steuerung, Verbindungskabel, 1 Strahler, Fußschalter und Netzkabel für Asien (Typ G)

Weltweit (CE-Kennzeichnung)

81016

3-seitige Acryl-Abschirmung

Weltweit (CE-Kennzeichnung)

84025

Verbindungskabel – Typ L und L

Weltweit (CE-Kennzeichnung)

84026

Verbindungskabel – Typ I und L

Weltweit (CE-Kennzeichnung)

88801

Strahler RediCure® (365 nm)

Weltweit (CE-Kennzeichnung)

88802

Strahler PrimeCure® (385 nm)

Weltweit (CE-Kennzeichnung)

88803

Strahler VisiCure® (405 nm)

Weltweit (CE-Kennzeichnung)

88804

2-Kanal-Steuerung – Netzkabel für Asien

Weltweit (CE-Kennzeichnung)

88805

1-Kanal-Steuerung – asiatische Version

Weltweit (CE-Kennzeichnung)

88844

Stativ-System mit Acryl-Abschirmung auf der Rückseite Inklusive Montageschlitten PN 60036

Weltweit (CE-Kennzeichnung)

88845

Abschirmung  360-Grad-Abschirmung. Schwenktür und ausziehbares Regal. Nicht mit Verschlusssystemen von Dymax kompatibel

Weltweit (CE-Kennzeichnung)

88846

1-Kanal-Steuerung – nordamerikanische Version

Weltweit (CE-Kennzeichnung)

88847

2-Kanal-Steuerung – Netzkabel für Nordamerika

Weltweit (CE-Kennzeichnung)

88850

1-Kanal-Steuerung – ohne Netzkabel*

*​​​​​​​Für europäische Kunden wird das entsprechende Stromkabel beigelegt

Weltweit (CE-Kennzeichnung)

88851

2-Kanal-Steuerung – ohne Netzkabel*

*Für europäische Kunden wird das entsprechende Stromkabel beigelegt

Weltweit (CE-Kennzeichnung)

40505

ACCU-CAL™ 50-LED-Radiometer KitNote. Die Intensität des BlueWave® AX-550 kann mit dem Flächenstrahler-Intensitätsmodus im Rahmen der ersten Prozess- und Betriebseinstellung gemessen werden.

Weltweit (CE-Kennzeichnung)
