BlueWave QX4 V2.0

LED-Punkthärtungsgerät: Leistungsstärkerer, flexibler Betrieb mit Touchscreen-Oberfläche


CE-Kennzeichnung – weltweit verfügbar

Das LED-Punkthärtungsgerät Dymax BlueWave® QX4 V2.0 bietet eine hochintensive Punkthärtungstechnologie, eine kompakte Größe und eine unglaubliche Aushärtungsvielfalt für höchste Effizienz und Benutzerfreundlichkeit.

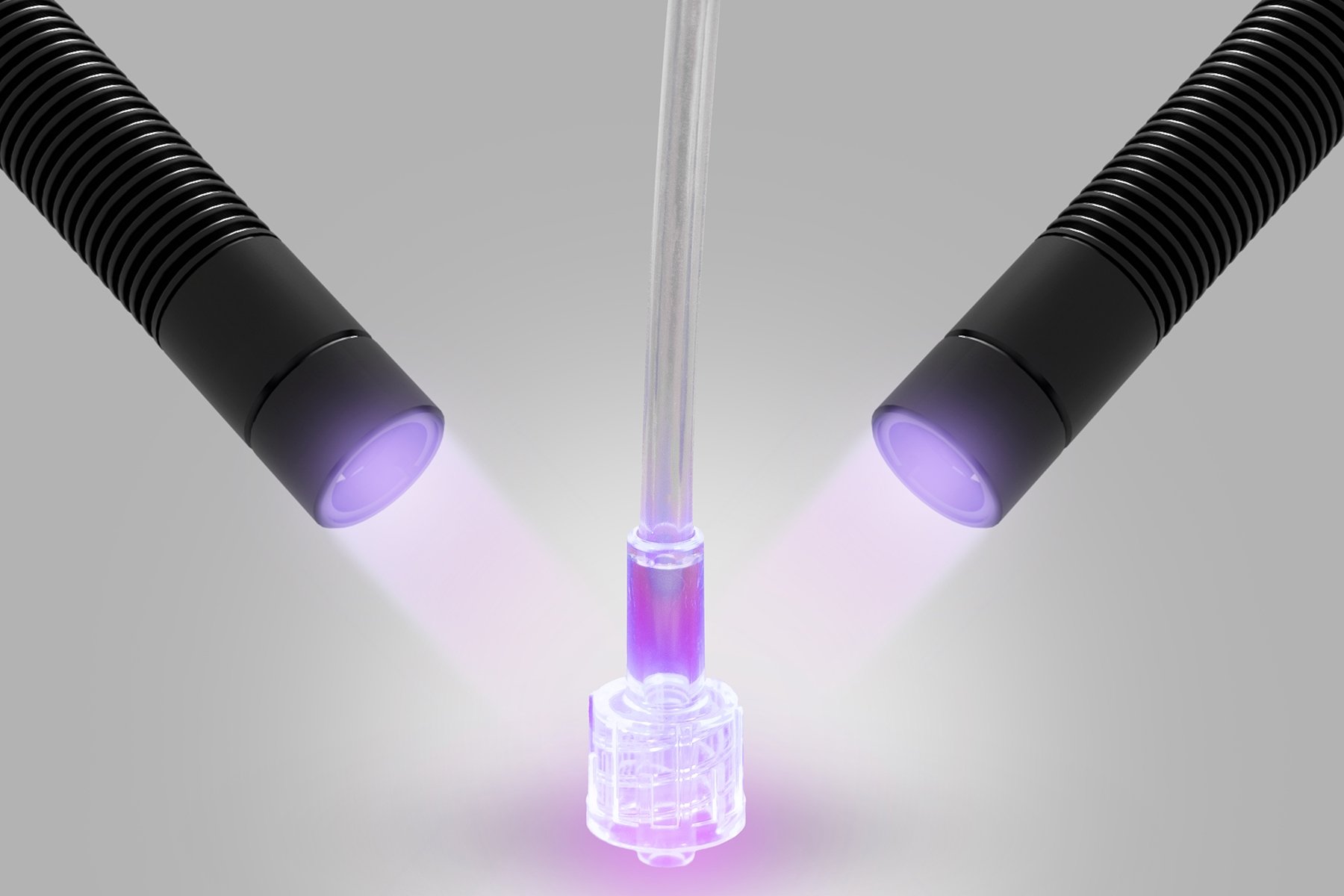

Dieses Lichthärtungsgerät bietet alle Vorteile der LED-Aushärtungstechnologie in einem kleineren, vielseitigeren Gerät. Das Gerät besteht aus einer Steuerung mit einem Fußschalter und bis zu vier LED-Köpfen. Jeder Kopf ist in den Größen 365, 385 und 405 nm erhältlich und kann gemeinsam oder unabhängig voneinander betrieben werden. Die LEDs sind direkt am Ende der Köpfe angebracht, was eine präzise Lichtabgabe ermöglicht. Darüber hinaus ermöglicht die Montage der Köpfe in der Nähe von Bauteilen das Aushärten von schwer zugänglichen Stellen an komplexen Bauteilen.

Jedes Punkthärtungsgerät kann mit Fokussierlinsen mit einem Durchmesser von 3, 5 oder 8 mm ausgestattet werden. LED-Köpfe und Fokussierlinsen können in jeder beliebigen Kombination eingesetzt und über den variablen Modus des Systems gesteuert werden. Mit dieser Funktion können Intensität und Zykluszeiten für jeden Kopf individuell programmiert werden. Individuelle Belichtungszeiten und Einstellungen der Intensität können in Schritten von 1 % eingestellt werden, wodurch eine maximale Flexibilität bei der Aushärtung gewährleistet wird.

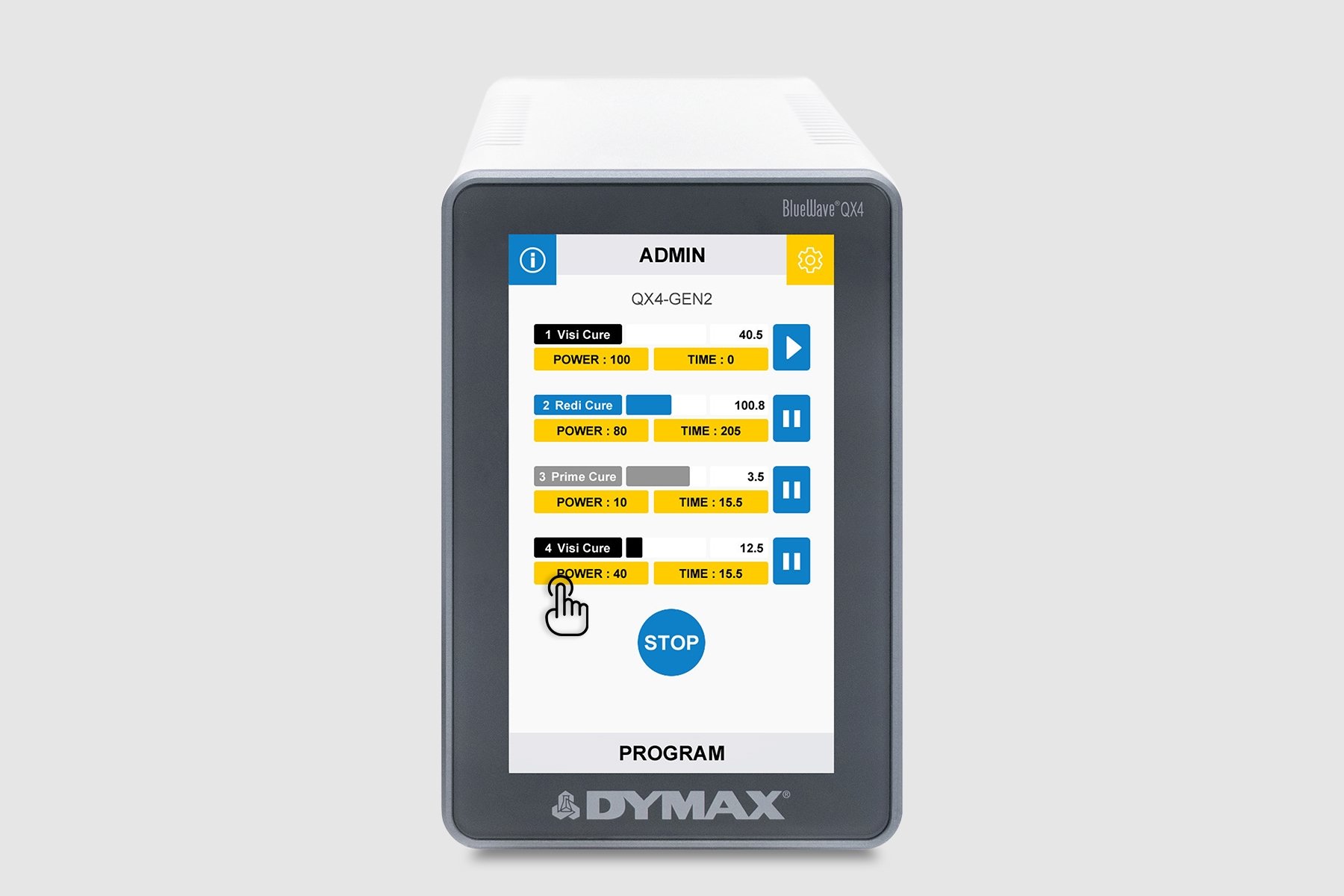

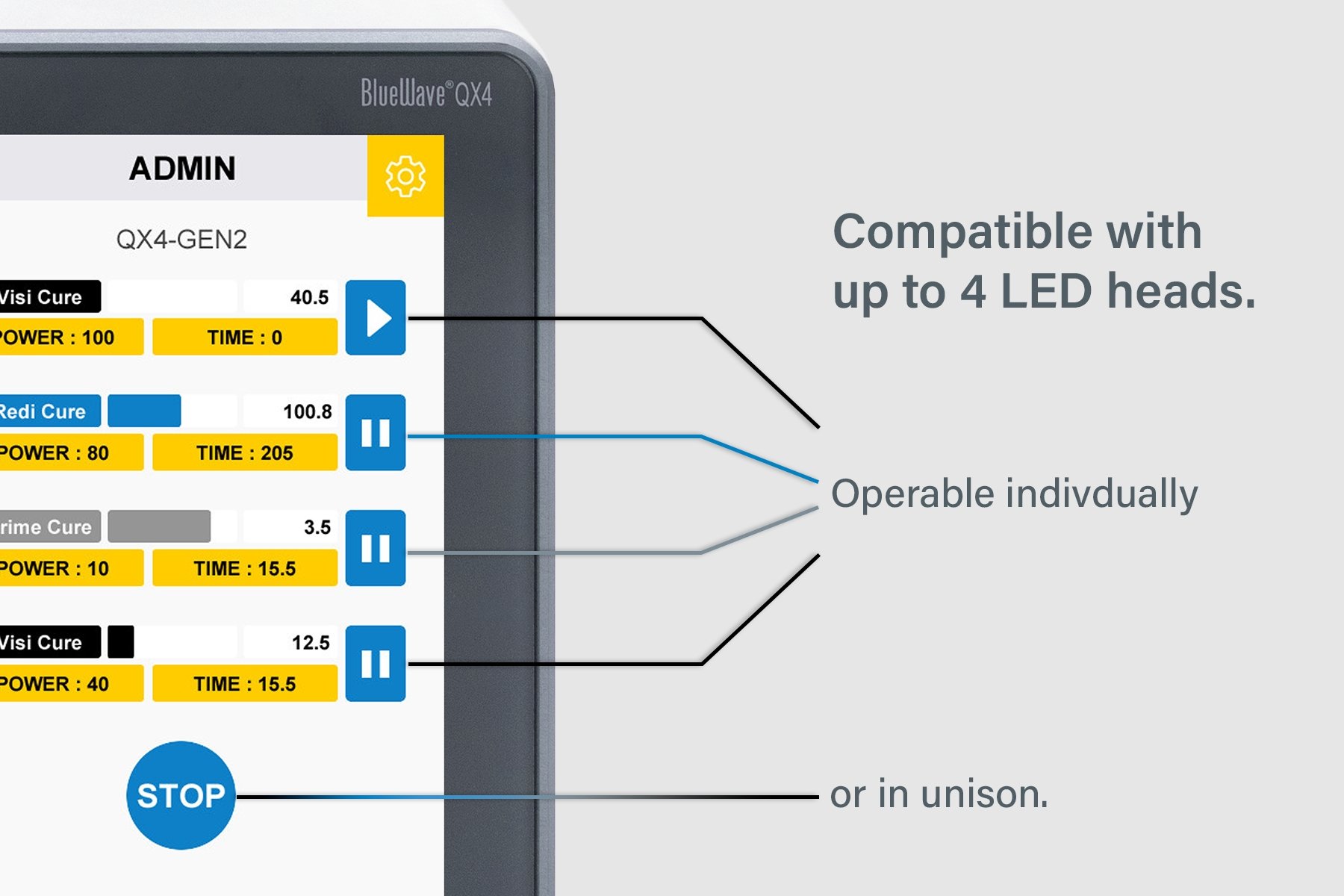

Neben der Flexibilität bei der Aushärtung bietet das Punkthärtungsgerät Dymax BlueWave® QX4 V2.0 auch eine einfach zu bedienende Touchscreen-Bedienoberfläche mit der Möglichkeit, bis zu 20 Programme zu speichern. Die Einheit kann über ein Fußpedal oder über eine SPS-Schnittstelle aktiviert werden und lässt sich somit problemlos in automatisierte Systeme integrieren.

Das vollständige LED-Lichthärtungsgerät Dymax BlueWave® QX4 V2.0 besteht aus einem Steuergerät/Netzteil mit Fußschalter und bis zu vier LED-Köpfen/-Stäben. Für jeden Kopf/Stab muss eine Linse bestellt werden, damit er ordnungsgemäß funktioniert. Die Länge des Kopfs/Stabs mit dem direkt verdrahteten Kabel beträgt 1,5 m (Ende zu Ende). Die Komponenten sind separat erhältlich.

Im Rahmen unseres Programms Try & Buy können Sie unsere lichthärtenden Systeme zwei Wochen lang kostenlos testen.

Eigenschaften

Eigenschaften

  • Eine Steuerung steuert bis zu vier LED-Köpfe für maximale Anwendungsflexibilität

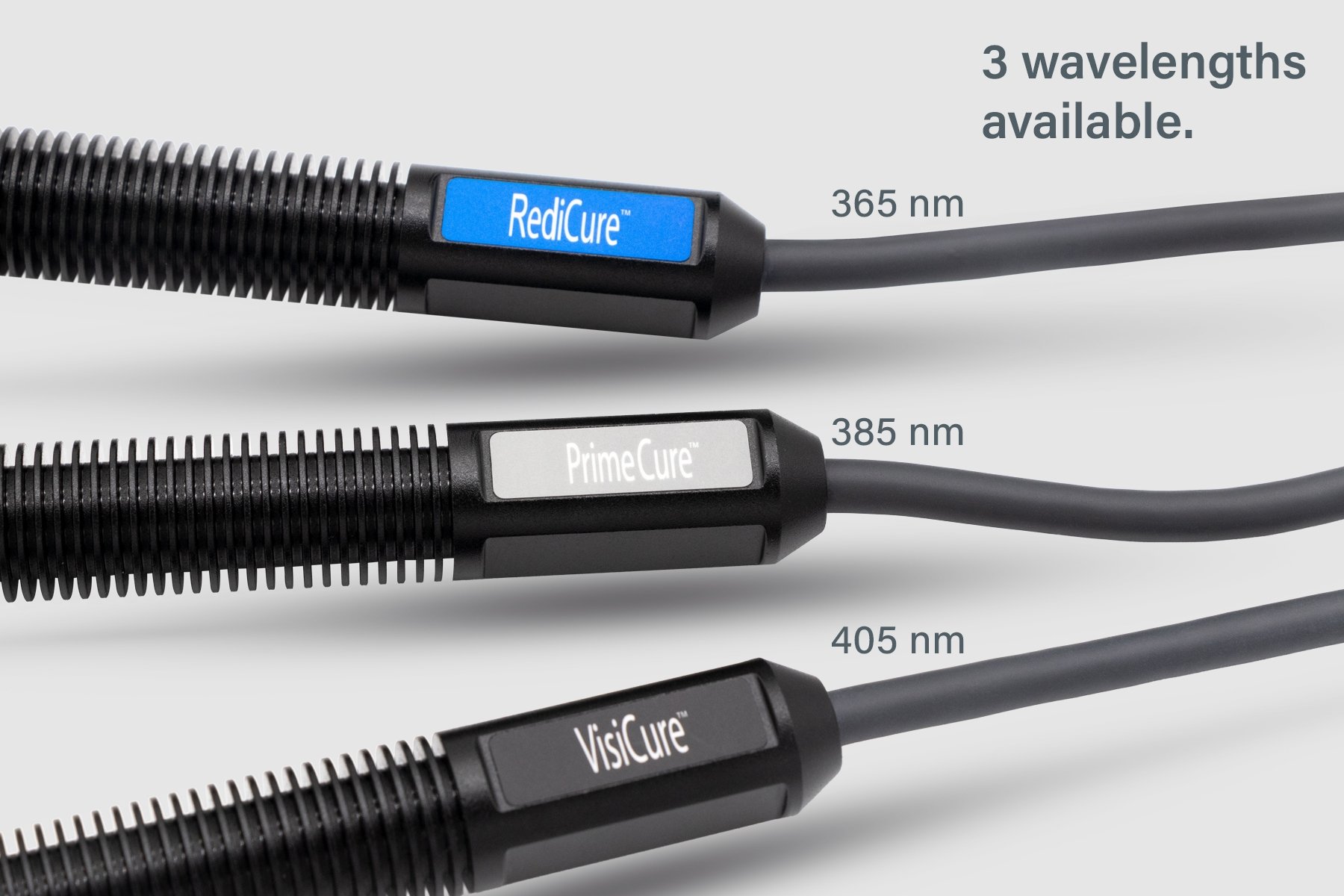

  • LED-Köpfe für die Wellenlängen 365, 385 oder 405 nm für bessere Kompatibilität mit verschiedenen lichthärtbaren Materialien
  • Die verbesserten, flexiblen LED-Köpfe können für eine präzise Aushärtung unabhängig voneinander programmiert werden
  • Individuelle Belichtungszeiten und Intensitätseinstellungen in 1-%-Schritten für jeden LED-Kopf ermöglichen maximale Flexibilität bei der Aushärtung
  • Austauschbare/auswechselbare Fokussierlinsen in den Durchmessern 3, 5 und 8 mm, die eine Anpassung der Einheit an Ihre Härtungsanforderungen ermöglichen
  • Sofortige Ein-/Ausschaltung – keine Aufwärmphase und energieeffizienter
  • Effizientes LED-Temperaturmanagement für Dauerbetrieb ohne Überhitzung und komfortable Betriebstemperatur im Handbetrieb
  • PLC-Touchscreen-Schnittstelle, die sich problemlos in automatisierte Systeme integrieren lässt

Ressourcen

Ressourcen

Technische Informationen

Benötigen Sie noch weitere technische Informationen? Informieren Sie sich in unserer Ressourcenbibliothek oder sprechen Sie mit unseren Experten.

Kontakt aufnehmen
Eigenschaft Spezifikationen
Ausgangsfrequenz RediCure: 365 nm
PrimeCure: 385 nm
VisiCure: 405 nm

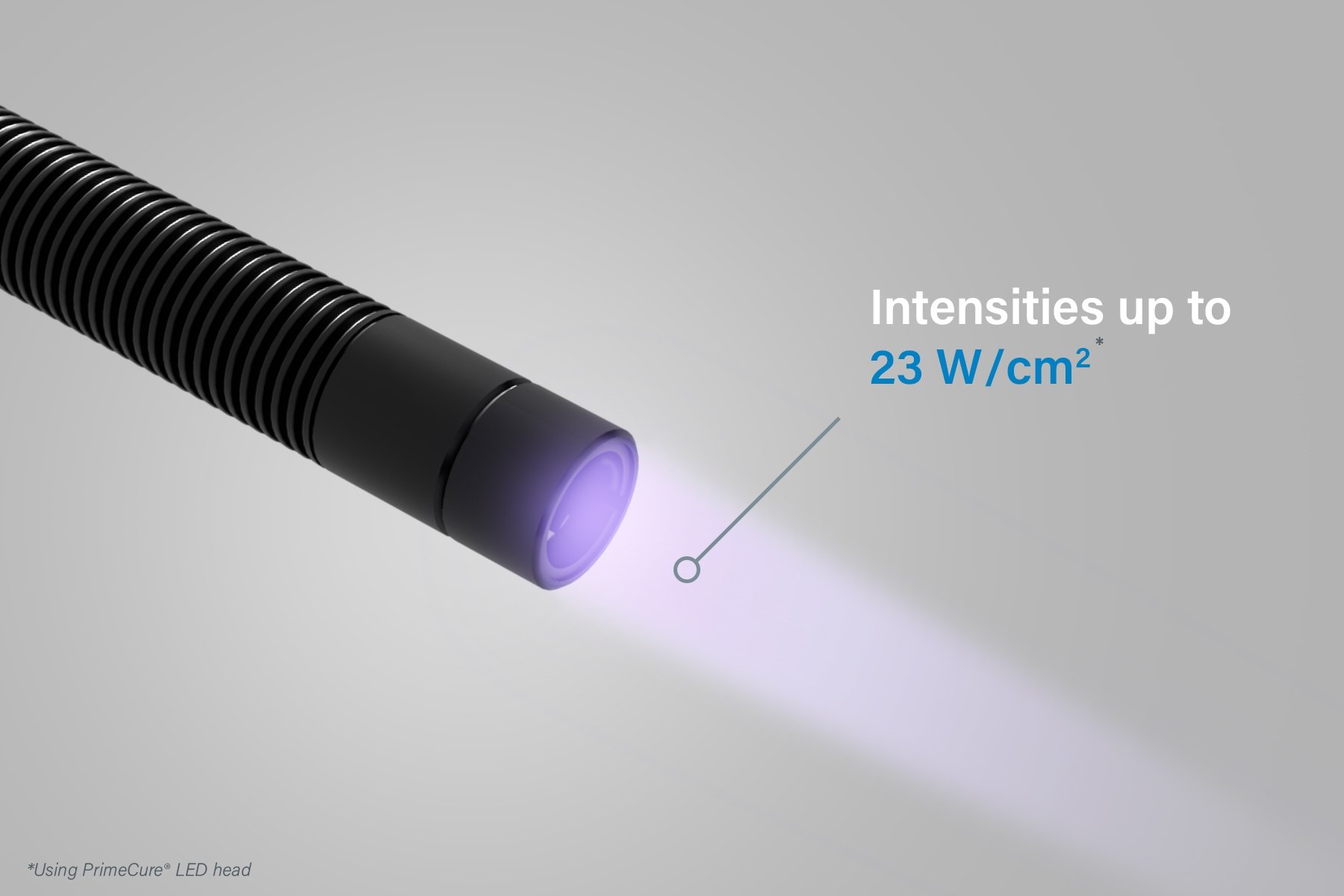

Ausgangsintensität RediCure: 16,9 W/cm²
PrimeCure: 22,9 W/cm²
VisiCure: 22,0 W/cm²
Eingang der Stromversorgung 100–240 V ~ 1 A, 50/60 Hz
LED-Timer 0,1 bis 999 Sekunden
LED-Aktivierung Fußpedal, Bedienfeld auf der Vorderseite oder SPS
Kühlung Natürliche Konvektion

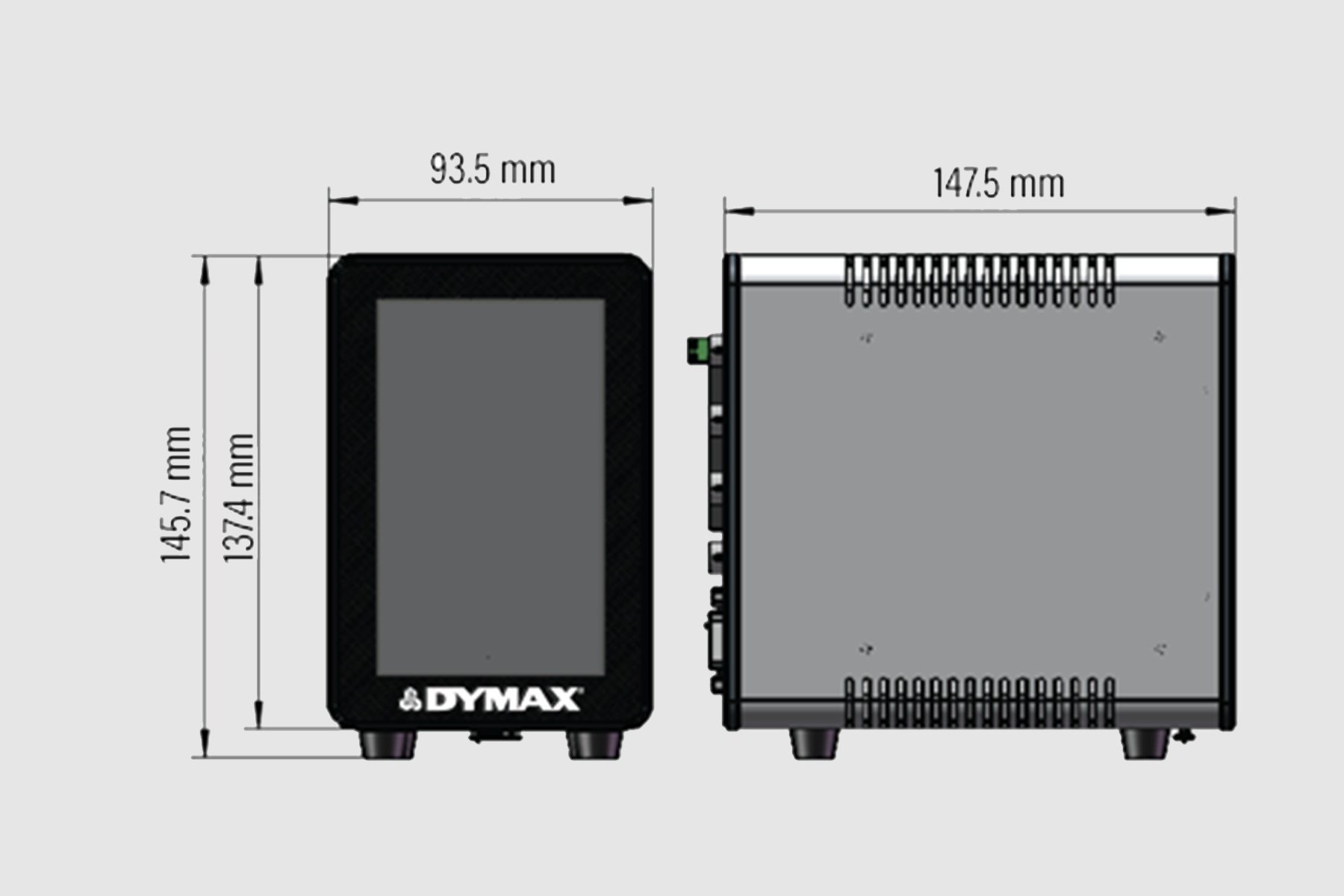

Abmessungen (B x T x H) 3,5 Zoll x 5,5 Zoll x 5,6 Zoll (9,0 cm x 14,1 cm x 13,7 cm)
Steuerung: 147,5 mm x 93,5 mm x 137,4 mm
Gewicht Steuerung: 2,2 lb (1 kg)
Kopf: 4,6 oz. (130 g)
Geräte-Garantie 1 Jahr ab dem Kaufdatum
Betriebsumgebung 10–40 °C (50–104 °F), nicht kondensierend

Benötigen Sie noch weitere technische Informationen? Informieren Sie sich in unserer Ressourcenbibliothek oder sprechen Sie mit unseren Experten.

Kontakt aufnehmen

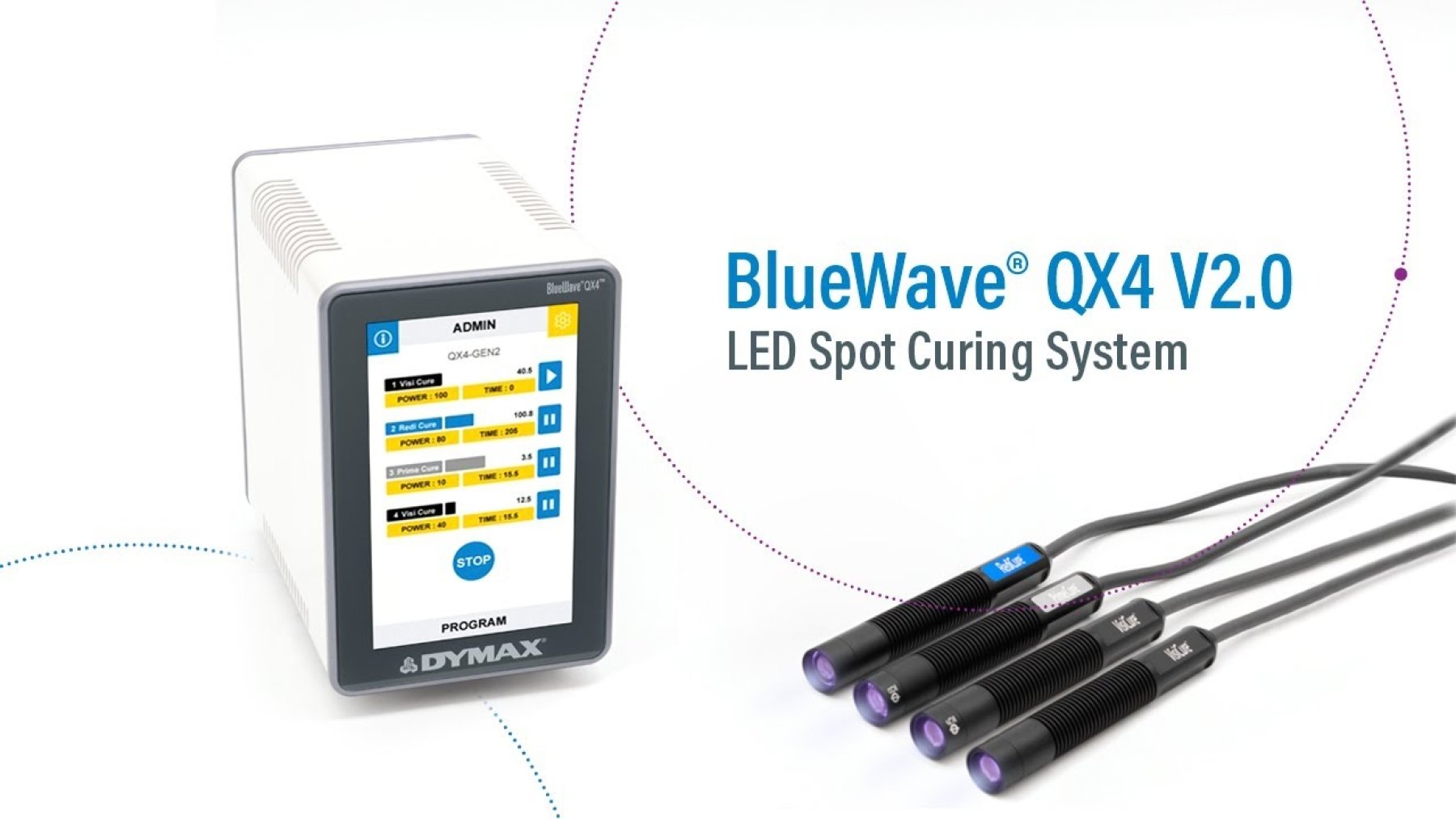

LED-Punkthärtungsgerät BlueWave® QX4 V2.0

Das Dymax BlueWave® QX4 V2.0 ist ein leistungsstarkes Punkthärtungsgerät. Es besteht aus einem Steuergerät mit einer neuen Touchscreen-Oberfläche und bis zu 4 LED-Köpfen. Dymax BlueWave® QX4 V2.0 eignet sich für eine Vielzahl von Anwendungen in den Bereichen Medizin, Unterhaltungselektronik, Automobil, Luft- und Raumfahrt, Verteidigung, Optik und Haushaltsgeräte.

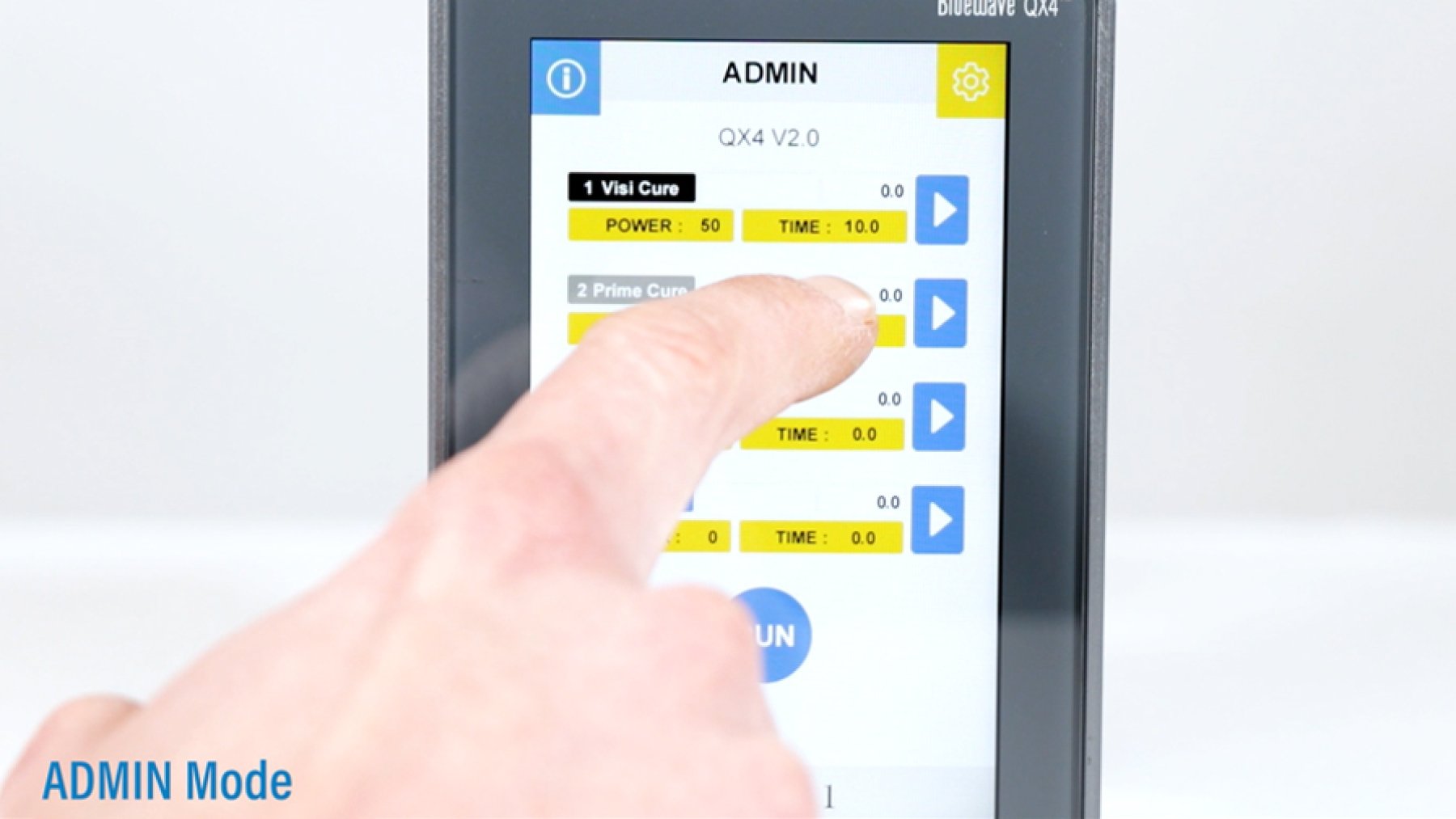

Einrichtung und Bedienung der BlueWave QX4 V2.0​​​​​​​

Erfahren Sie in diesem kurzen Video, wie Sie Ihren BlueWave QX4 V2.0 LED-Punktstrahler einrichten und bedienen.

Teilenummern

Erstellen Sie eine Komplettlösung oder suchen Sie nach Ersatzteilen für Ihr Projekt.

Begrenzte Mengen; bitte füllen Sie ein Anfrageformular aus, um sich über Preise und Verfügbarkeit zu erkundigen.

88807

LED-Kopf/-Stab RediCure® 365 nm (1 m)



Global

88808

LED-Kopf/-Stab PrimeCure® 385 nm (1 m)

Global

88809

LED-Kopf/-Stab VisiCure® 405 nm (1 m)

Global

81209

90°-Winkeladapter für LED-Kopf

Global

84123

Stromkabel für Nordamerika

Nordamerika

40505

ACCU-CAL™ 50-LED für LED-Punkt- und Flächenstrahler: komplettes Radiometer mit Lichtleiteradaptern (3 mm, 5 mm und 8 mm), Lichtleitersimulator* und optischem Adapter für die Verwendung mit BlueWave® QX4 V2.0 und BlueWave® MX-275; einschließlich Aufbewahrungsetui

*Ein Lichtleitersimulator wird verwendet, um die direkte Intensität von Punktstrahlern zu messen (zur Berechnung der Lichtleiterübertragung erforderlich)



Weltweit (CE-Kennzeichnung)

42218

BlueWave® QX4-Upgrade-Kit

Für Kunden, die bereits ein ACCU-CAL 50-LED-Radiometer besitzen. Beinhaltet den integrierten Optikadapter, aktualisierte Gerätesoftware und Kalibrierung.

HINWEIS: Ihre ACCU-CAL 50-LED muss zur Programmierung an Dymax eingesandt werden.

Global

88823

Steuerung/Stromversorgung mit Fußpedal – Netzkabel Typ G (Asien)

Global

88824

Steuerung/Stromversorgung mit Fußpedal – Netzkabel mit 120-V-Stecker (Nordamerika)

Global

88825

Steuerung/Stromversorgung mit Fußpedal – Netzkabel für Großbritannien

Global

88828

Steuerung/Stromversorgung mit Fußpedal – ohne Netzkabel

*​​​​​​​Für europäische Kunden wird das entsprechende Stromkabel beigelegt

Global

88821

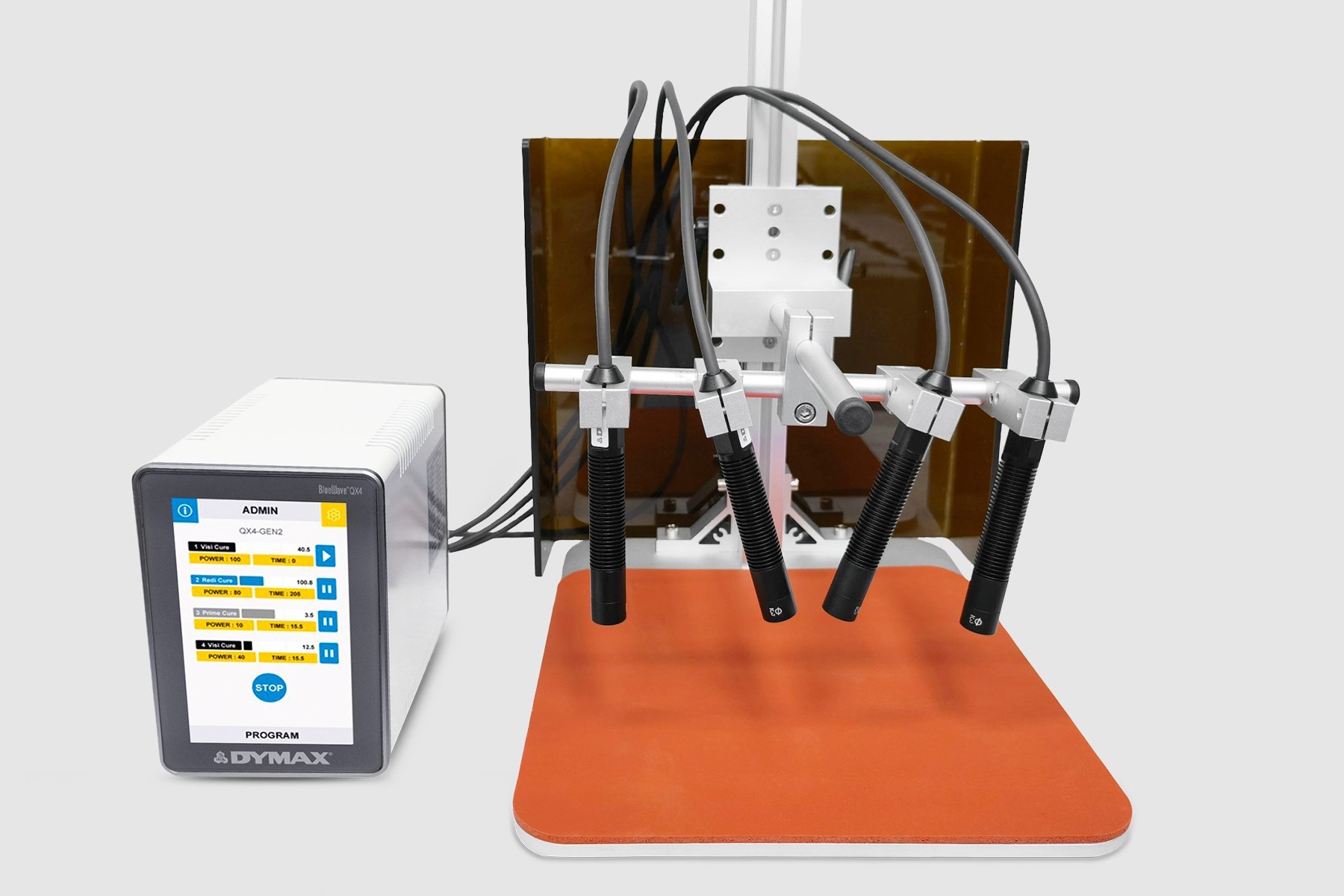

QX4 V2.0 Montageklammer-Kit (einschließlich 81016)

Global

88822

Montageklemmen-Kit mit Stabverlängerung

Global

Service

Unsere Experten stellen Ihnen gerne Informationen über die ordnungsgemäße Pflege und Wartung Ihrer Ausrüstung zur Verfügung und unterstützen Sie bei der Auswahl der richtigen Produkte.
